Système d'acquisition

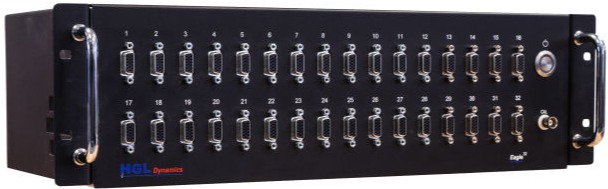

Les appareils de mesure de HGL Dynamics s’adaptent aux conditions des industriels. Ils peuvent être portables, portatifs, compacts, en rack, durcit pour les mesures dans les véhicules terrestres et aériens. Le conditionneur intégré est une valeur ajoutée, il permet de mesurer les paramètres multi-physiques comme, les mesures de courant, la mesure optique, de gaz, de pression, la mesure en haute tension, la mesure de la conductivité, la mesure de la puissance acoustique, la thermométrie, l’anémométrie dans les souffleries, la mesure des vibrations ou encore la mesure de l’acoustique.

Le choix des sondes est donc varié et elles doivent être supportées par l’enregistreur, mais certains capteurs ont leur conditionnement propriétaire, alors HGL Dynamics peut développer l’interface compatible, exemple les télémesures qui sont maintenant numériques et donc la carte d’acquisition est alors une entrée réseau numérique de type Ethernet, le logiciel décode la trame TCP ou UDP et synchronise les données analogiques conditionnées et numérisées par l’enregistreur.

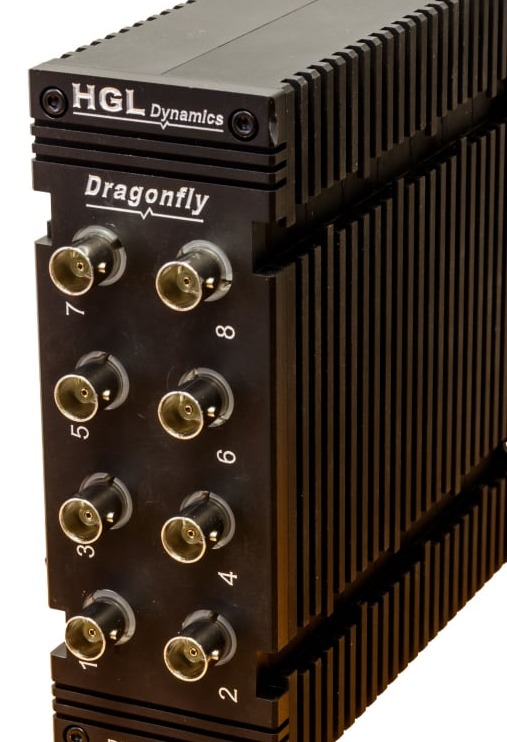

L’enregistrement des données peut être stocké en continu sur des capacités de disques importantes comme des Térabytes grâce à l’architecture client/serveur du logiciel : ceci permet à l’aide d’une base de données de répartir la numérisation sur plusieurs serveurs fabriqués par HLG :  les HAWKS. Mais l’électronique embarqué dans les cartes d’acquisition Dragonfly utilise des contrôleurs et FPGA puissants ce qui permet de faire du prétraitement de données sur les cartes comme les filtres numériques, …

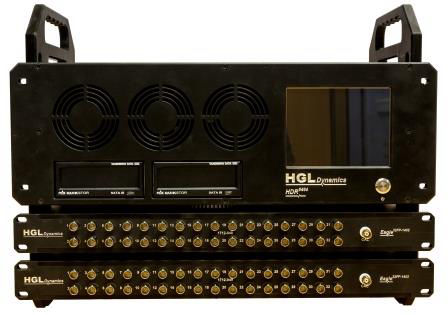

La gamme d’enregistreurs permet l’analyse des données soit en temps réel soit en différé. Les analyses sont nombreuses, analyseur de spectre FFT, analyse de combustion, de la puissance électrique, de l’équilibrage dynamique, etc…

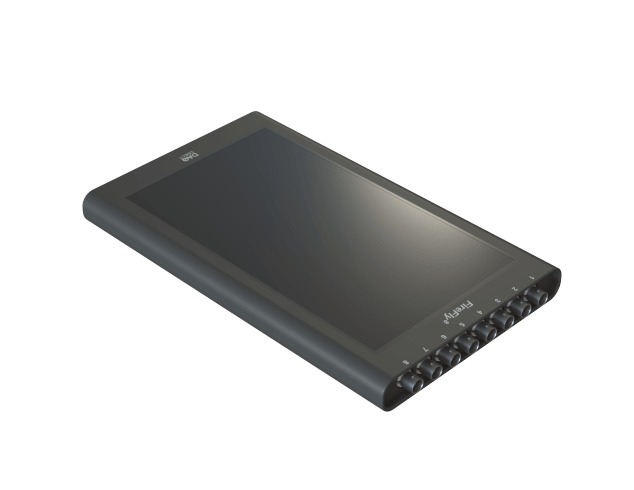

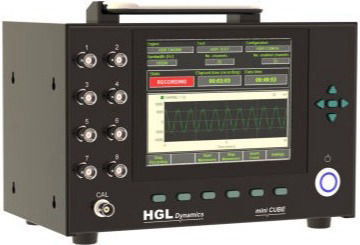

L’interface homme machine est aussi variée, d’une utilisation hyper simplifiée comme un écran tactile, des commandes par touche ou boitier de type smartphone comme les HDR ou Pegasus. Au plus complexe, des afficheurs de types temporels, fréquentiels des niveaux en barre-graphe et ceci pour des centaines de voies en simultanées.

Exemple chez un client 800 voies de mesures dynamiques avec un stockage en parallèle et une visualisation avec 24 écrans en simultanées les paramètres de visualisation et des bandes passantes étant différentes. En plus de la mesure directe, il est possible d’afficher des alarmes et des niveaux qu’il est possible de ressortir en numérique ou analogique sur le banc d’essais par exemple.

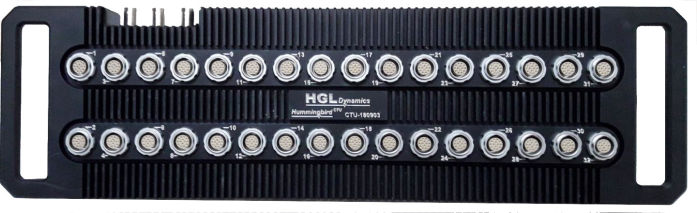

Enfin la calibration en niveau et fréquence est un point fondamental, souvent les instruments de mesure dynamique sont calibrés sur une seule fréquence, si la calibration doit être faite sur la pleine bande passante, pour tous les gains analogiques pour toutes les voies en manuel cela prend des journées ! Avec la CAL BOX l’automatisation est faite en vingt minutes.
