Adaptateur à balayage Scanset

Cette solution made in Germany est possible grâce à la présence de deux miroirs contrôlés par un ordinateur qui vont alors dévier le faisceau laser. Rappelons tout de même que ces équipements de mesure permettent des mesures sans contact et que mesures et analyses sont d’une grande précision. De plus, ce matériel de mesure est compact et portatif. Ainsi, vous pourrez mesurer vos vibrations avec les propriétés d’un vibromètre à balayage.

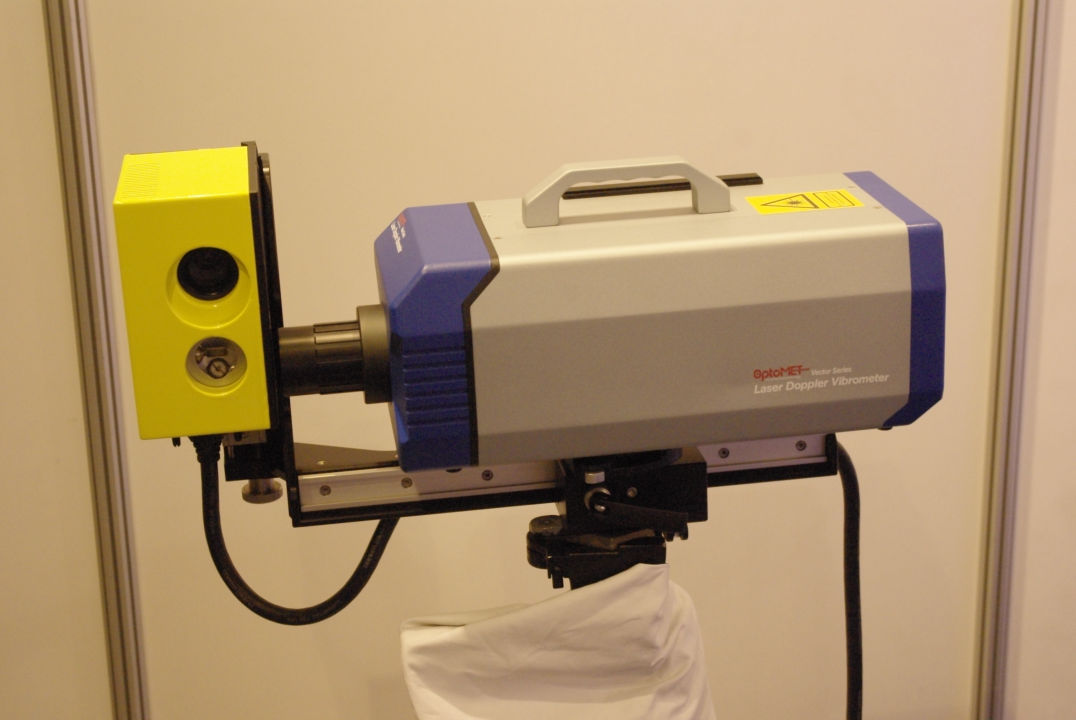

Le support Scanset est fabriqué en aluminium et permet de transporter le vibromètre laser et la tête Scanset avec caméra et miroirs. Ainsi, ce sont des appareils portables et portatifs. Afin d’assurer que le faisceau laser habituel frappe les miroirs en position centrale, le Scanset est équipé de glissières linéaires qui peuvent être fixées par un levier de serrage pour assurer une position précise et fiable. L’utilisation du scanset permet de mesurer la qualité du signal. Cela dépend uniquement des spécifications et de la qualité du vibromètre laser utilisé. La tête du scan est reliée au contrôleur par un câble unique disponible en différentes longueurs.
Cet appareil de mesure est composé d'un adaptateur mécanique avec un réglage en hauteur et profondeur. Le faisceau laser pointe sur les deux miroirs qui peuvent pivoter en X, Y. Une caméra haute définition est synchronisée avec le faisceau laser. Un contrôleur réalise l'acquisition, la géométrie et le balayage automatique permettant de visualiser les déformées 2D ou 3D dans le plan. Le scanset est relié à un logiciel d'analyse modale.

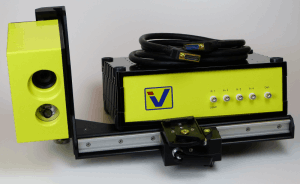

A sa livraison, vous trouverez la tête de balayage avec les miroirs et caméra CCD HD. Aussi, vous posséderez la base en aluminium ainsi qu’un contrôleur avec un mouvement par miroir et une alimentation électrique. Pour vous accompagner dans vos mesures, vous trouverez également une interface câble entre le contrôleur et la tête du scanset. De plus, vous trouverez un câble USB et un câble dit « power ». Un adaptateur vous permettra de configurer le scanset avec votre acquisition. Enfin, avec ce type d’instrumentation, vous disposerez d’un logiciel de numérisation de vos données.

Caméra
La caméra est Full HD. La résolution est 1920 x 1080. Le zoom optique est x30. La mise au point est automatique. L’inclinaison est réglable pour la distance.

Miroirs
Les miroirs possèdent la technologie de mesure Galvanométrique. La réflectivité des miroirs pour la lumière laser normale est de 97%.
Le Scanset possède un adaptateur pour tout type de vibromètres laser. Il possède une tête avec 2 miroirs caméra haute définition ainsi qu’un contrôleur avec acquisition pilotage de tête.

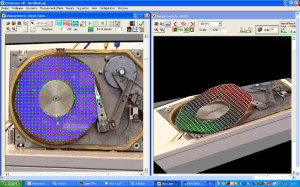

3 logiciels spécifiques peuvent être utilisés avec le Scanset : un logiciel de géométrie, un logiciel d’acquisition, un logiciel d’animation des déformées et un logiciel d’analyse modale.
Le contrôleur comprend les alimentations électriques, les miroirs et le système d’acquisition des données. Le signal peut être fourni par de connecteurs BNC pour les canaux d’entrée et de sortie du générateur. La communication avec le PC est établie par une seule connexion USB.
Ce matériel de mesure peut posséder 2, 3 ou bien 4 voies. La bande passante peut être de 20 KHz, 80KHz ou 2MHz. La sortie analogique est ±2 Volts. Le couplage est AC, DC, IEPE. Le nombre de lignes FFT est de 25600. La gamme d’entrée est +/- 1V ou +/- 10V. Le générateur est sinus, chirp, aléatoire balayage pas à pas sinus. La déformé est en fréquence, en option temporel, ODS. L’analyse est FFT, FRF, COH. La géométrie dispose d’un mailleur : cercle, rectangle ou import ASCII UFF.
En ce qui concerne ses points forts, la mesure de précision et de haute résolution restent de mise grâce au rayonnement du faisceau laser de votre instrument de mesure déjà existant.
Cet équipement de mesure peut notamment vous aider avec votre testeur pour des mesures très précises en laboratoires ou lors d’un banc de mesure.
