Logiciel d'Analyse Modale

L'analyse modale

L’analyse modale désigne l'étude expérimentale de la dynamique des structures par rapport à leur comportement vibratoire. Elle se base sur des tests structuraux ou sur la simulation basée sur l'analyse par éléments finis.
Dans le domaine de L’analyse de structure, l’analyse modale est un défi auquel les ingénieurs doivent faire face : HGL Dynamics vous propose alors deux logiciels performants.
Hgl Dynamics vous propose deux types de logiciels :

Logiciel OMA-EMA Artemis

Le logiciel OMA -EMA ARTEMIS est un logiciel robuste, appliqué qui associe les derniers algorithmes à une interface conviviale et des commandes automatisées.
C’est un logiciel complet qui permet l'analyse structurelle, l’analyse des déformations en fonctionnement, la surveillance des structures et la surveillance de la fatigue.
Il regroupe deux principaux modules.

EMA experimental modal analysis ou Analyse modale expérimentale :


Pour effectuer cette analyse modale classique? il est nécessaire de connaître et/ou de contrôler la source de l’excitation. Dans la plupart des cas, un marteau d’impact (choc)et/ou un pot vibrant (excitation continue) sont utilisés.
Le principe de l’EMA est simple : on excite la structure avec une excitation mesurable et connue et on mesure la réponse .Cette méthode permet de déterminer les paramètres modaux : fréquences , les fréquences d'endommagement ou de résonance , amortissement et déformées.

Grâce à ce logiciel vous aurez la possibilité de :
-Visualiser les modes de vibrations propres à la structure.
-Caractériser le comportement dynamique des différentes structures, machines et équipement
-identifier les fréquences de résonances propres aux structures.

Mobirise Website Builder

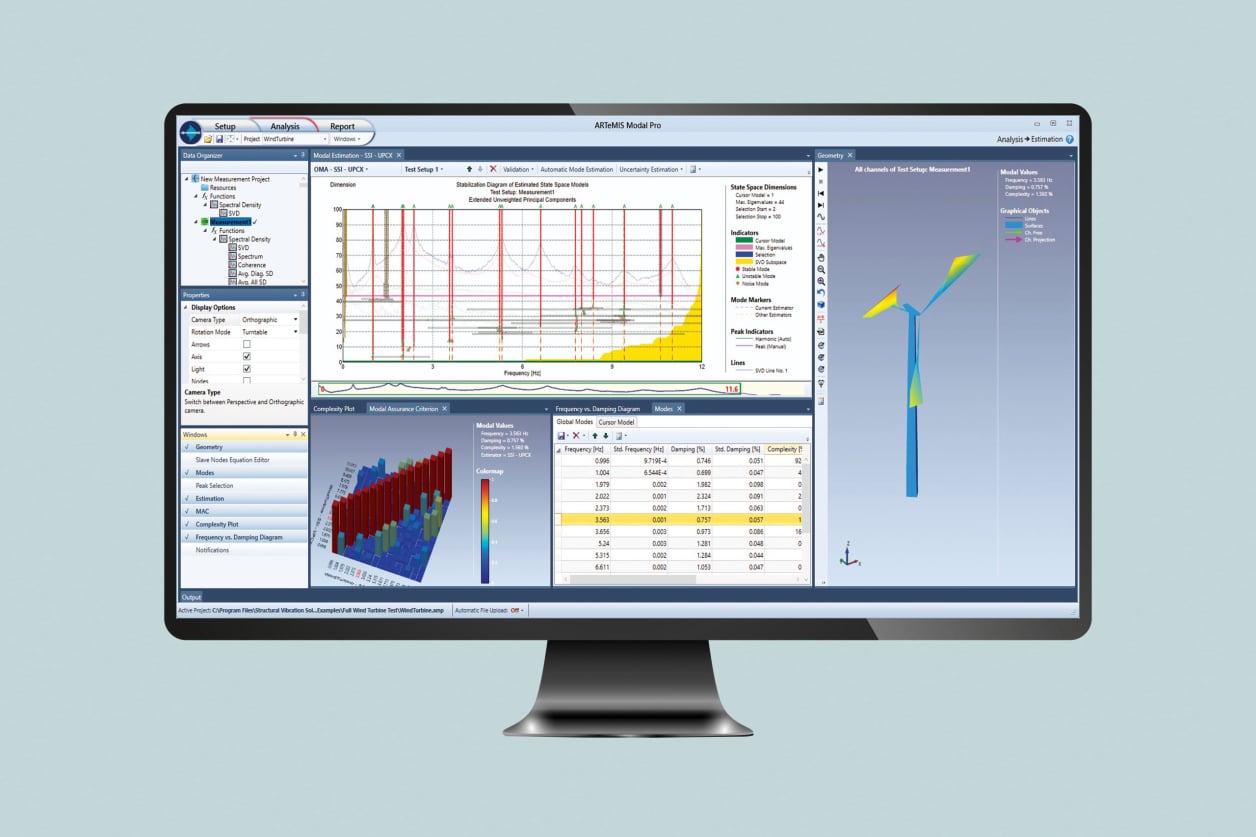

Analyse modale OMA

Mobirise Website Builder

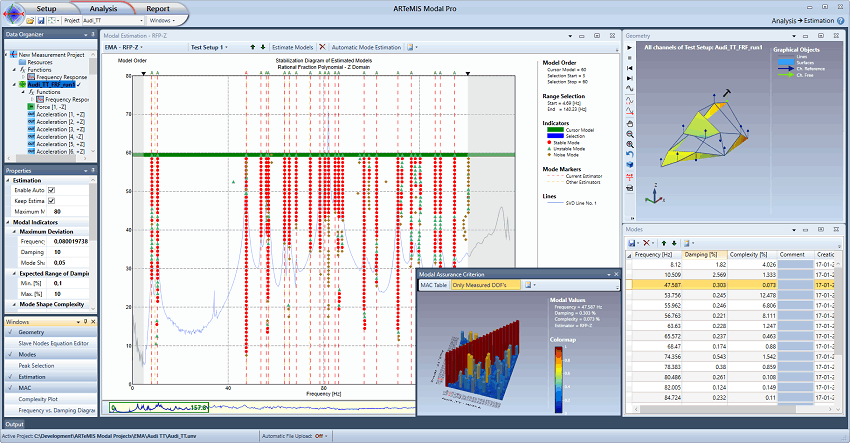

Analyse modale EMA

OMA operational modal analysis ou analyse modale opérationnelle ou analyse de sortie :

Cette méthode permet de faire une analyse modale sans connaître ou/et contrôler l'excitation d’entrée.
Cette méthode robuste permet d'estimer les paramètres modaux pour les structures à grande taille qui sont difficilement accessibles et excitables artificiellement tels que les ponts, les infrastructures civiles.
Grâce à cette
Principales caractéristiques :
• DONNÉES : Ce sont les réponses TEMPORELLES de la structure avec une ou plusieurs références (de 2 à 2048 voies)
• SOURCE DES DONNÉES : Enregistreur magnétiques, Analyseurs de spectres, Multivoies, et pratiquement toutes les marques connues.
HGL dispose d'outils permettant la conversion de ces principaux produits et surtout la réduction des données (sélection de quelques minutes d'enregistrement utiles sur plusieurs heures de données).
• EXTRACTION : ils permettent en automatique d'effectuer l'extraction des paramètres modaux : en temporel SSI et en fréquentiel FDD, RFP-Z
• Fréquence, amortissement, vecteurs propres.
• Plusieurs options "en fréquence" et en "temporel" ou les algorithmes de SVS sont optimisés
• ANIMATION : Un outil complet permet la visualisation
• SHM: Structural Health Monitoring : c'est le suivit des structures lors de l’utilisation fonctionnelle
comme le passage des poids lourds sur un pont et nous surveillons les
fréquences propres de la structure ceci à intervalle régulier ou en
temps réels pour certaines structures critiques
• DDM : Damage Detection module
ODS : operating deflection shape : permet la visualisation en dynamique la déformations et les modes de flexion des structures en fonctionnement dans le domaine temporel et fréquentiel

Acquisition frontaux HGL Dynamics

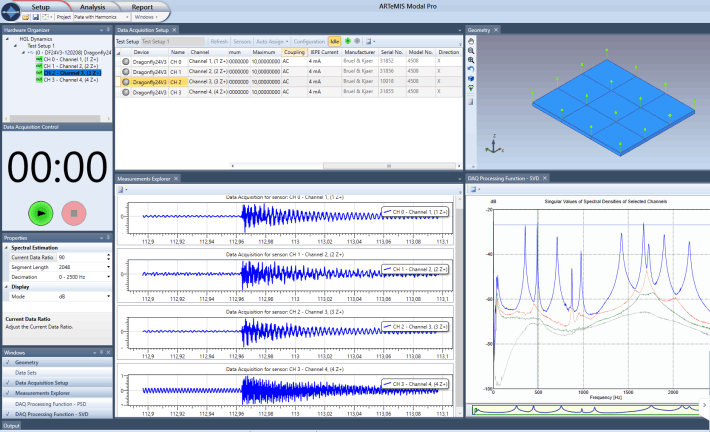

ACQUISITION DIRECTE HGL DYNAMICS

Le logiciel ARTEMIS intègre l'acquisition directe avec les frontaux  HGL DYNAMICS et aussi d'autres matériels, ceci
permet la visualisation des données avec l'evolution des points de mesure sur la structure.
Un module d'acquisition marteau, impact modal analysis, a été développé en collaboration avec HGL/SVIBS


SHM ARTEMIS

Structural Health Monitoring

Le logiciel SHM est un logiciel de surveillance des structures soit en local sur un ordinateur soir en réseau avec mise à jour automatique des analyses modales fréquences amortissement des structures. Les variations statistiques
permettent de calculer des critères d'indicateur d'alarme afin de prédire les défauts avec le module damage detection.
Le module history permet de suivre plus précisément un mode fréquenciel. La visualisation des déformées permet alors d'observer la zone qui a un comportement different, typiquement avant la rupture la structure change de déformée quand elle passe dans le domaine élastique.

Logiciel VL Modal

Le logiciel d'analyse modale V Modal est un logiciel d’analyse modale très simple qui permet de faire de l'analyse des structures pour détecter les résonances. Avec plus de 20 ans d’expérience, ce logiciel a été créé dans le sens de la simplicité, de la puissance. Un autre de ses avantages est sa compatibilité. Aussi, il est possible avec ce logiciel de réaliser des simulations de réponse et de visualiser les déformées en 2D, 3D.
Si vous êtes un utilisateur ou universitaire ou bien que vous souhaitez utiliser l’analyse modale de manière occasionnelle alors ce logiciel VL MODAL est fait pour vous.
Ses principales caractéristiques :
•Logiciel en Français
•GÉOMÉTRIE avec import UFF, ASCII, FEM générateur
•MESURE via HGL Analyser ou analyseurs FFT ou Import UFF
•ANALYSE temporel et fréquentiel
•GESTION DOF Marteaux triaxiaux, Excitateurs MIMO
•EXTRACTION MODALE SDOF, MDOF et HANDFIT (VibrolaserTM)
•VISU 2D, 3D lignes surfaces, VIDEO
•OUTILS Validation modale (MAC)
•SIMULATION DE REPONSE FORCEE
•MODIFICATION DE STRUCTURE directe, indirecte
•OUTILS DE SENSIBILITÉ afin de déterminer les points à modifier pour un mode
•ANALYSE EN FONCTIONNEMENT (ODS temps, fréquence)

Mobirise Website Builder

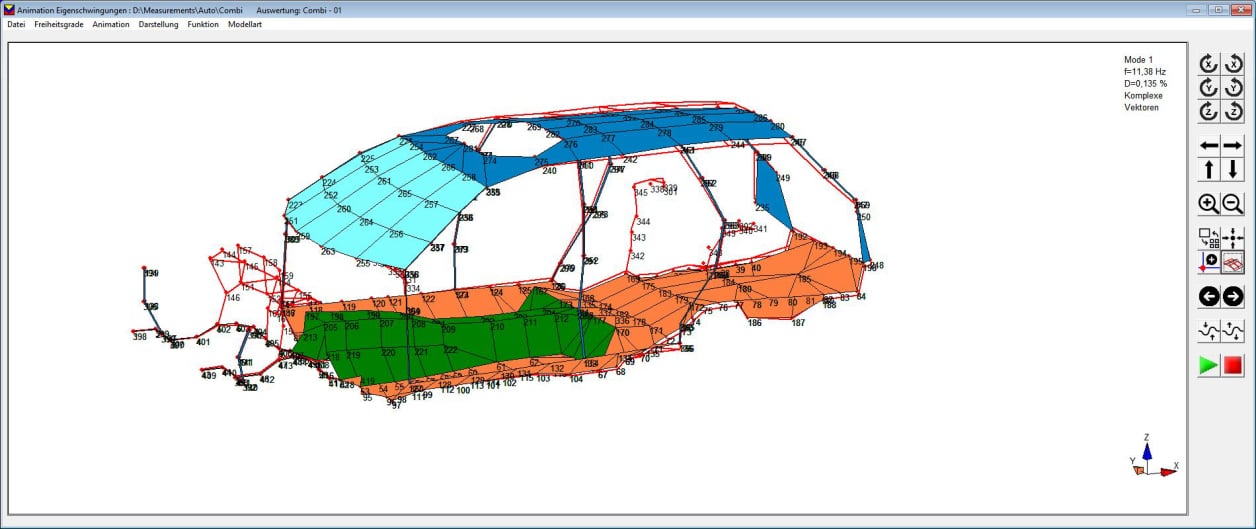

Logiciel VL modal

Mobirise Website Builder

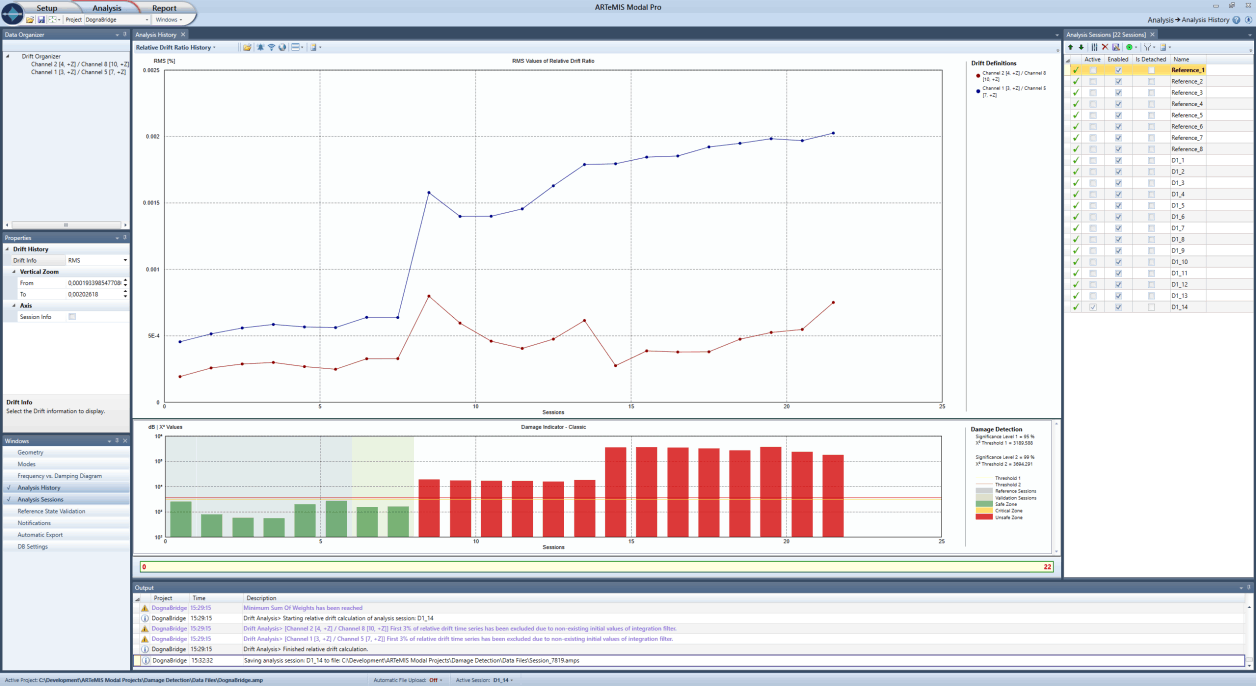

Logiciel SHM DRIFT Artemis

Comment l'analyse modale fonctionne ?

L’analyse modale consiste tout d’abord à réaliser une étude des caractéristiques dynamiques d’une structure. L’analyse prend en considération plusieurs paramètres tels que la masse, la raideur, l’amortissement, mais aussi les fréquences propres, formes/modes propres associées, etc
En d’autres termes liés à la métrologie, l’analyse modale s’intéresse aux comportements vibratoires donc l’analyse des comportements des structures. Ce procédé de mesure se base sur une technique d’investigation qui repose sur de nombreux tests liés à la structure en elle-même ou sur le calcul par éléments finis au niveau des vibrations. L’idée est donc d’étudier la réaction des structures en faisant une analyse vibratoire et une analyse dynamique et statique pour définir le comportement vibratoire de la structure en fonctionnement et dans le temps.

Pour quelles applications ?

Un des principaux avantages de l’analyse modale est son champ d’application très important.
En effet, les applications de l’analyse modale sont vastes :

- Aéronautique
- Défense
- Transports
- Industrie
- Enseignement/recherche
- Biologie et médical
- Automobile / Mécanique
- Génie civil

Pourquoi choisir la qualité HGL Dynamics ?

Grâce à ses dix ans d'expériences, HGL Dynamics est devenu votre partenaire dans le domaine de la métrologie. Vous souhaitez acquérir un marteau modal automatique ? Faites confiance à la qualité HGL Dynamics !
