SMART Scan+

Le SMART Scan+ est un dispositif compact conçu pour la visualisation des vibrations, offrant un traitement optimisé des signaux, une précision améliorée et une interface intuitive, permettant ainsi une analyse approfondie des vibrations.

vibromètre laser doppler à balayage

SMART Scan+ : Une nouvelle ère dans l'analyse des vibrations

Le SMART Scan+ établit de nouvelles normes en matière de précision avec son vibromètre laser Doppler à balayage et son générateur de signaux intégrés, spécialement conçus pour des mesures et analyses avancées des vibrations de surface. Il est équipé d'un logiciel intuitif, d'une connectivité polyvalente et d'un écran tactile de 7 pouces, offrant une flexibilité et une précision inégalées.

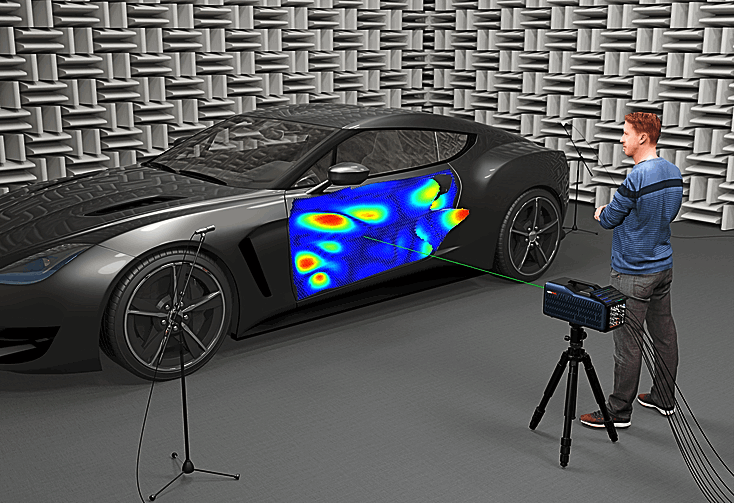

logiciel analyse vibromètre laser à balayage

Logiciel intuitif

Notre logiciel, pensé pour l'utilisateur, s'intègre harmonieusement avec le SMART Scan+ et propose une interface intuitive qui simplifie la prise de mesures complexes. Avec une présentation axée sur le flux de travail, il offre une expérience conviviale sans sacrifier les fonctionnalités, facilitant ainsi la collecte et l'analyse efficace des données sur les vibrations.

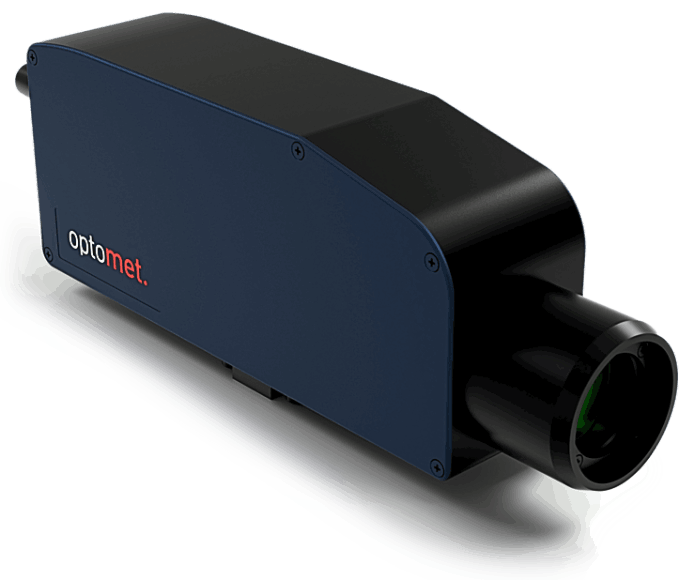

tête de fibre vibromètre laser doppler à balayage

Mesures de référence sans contact

Optimisez la précision de vos mesures en connectant une tête de fibre supplémentaire pour des mesures de référence sans contact. Cette fonctionnalité élargit les possibilités d'application et améliore la précision des résultats, en particulier dans les zones sensibles ou difficiles d'accès.

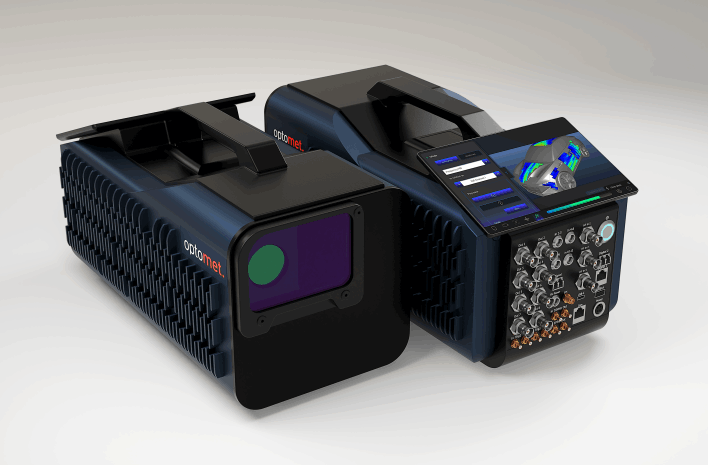

vibromètre laser doppler à balayage

Vibromètre laser Doppler SMART

Explorez l'excellence de l'analyse vibratoire avec notre vibromètre laser Doppler SMART. Conçu pour offrir une précision inégalée, cet instrument de pointe fournit des informations détaillées sur les caractéristiques des vibrations, le rendant indispensable pour la recherche et les applications industrielles.

Révolutionner l'analyse des vibrations de surface

Le nouveau SMART Scan+ est un vibromètre laser Doppler à balayage intégré dans une conception compacte qui combine également un boîtier d'acquisition de données et un générateur de signaux arbitraires. Cet instrument permet aux chercheurs et aux développeurs de mesurer les vibrations non seulement en un point, mais sur toute une surface avec une précision inégalée.

Grâce à la visualisation des formes de déflexion opérationnelles, de la propagation des ondes et des modes propres, le SMART Scan+ peut être utilisé dans diverses applications, telles que la validation des modèles par éléments finis (FEM), la caractérisation des processus vibratoires et la détermination des paramètres modaux.

Mais le SMART Scan+ va bien au-delà de ces capacités : avec son logiciel intuitif mais puissant, une large gamme d'options de connectivité, des capacités d'acquisition de données avancées et un écran tactile de 7 pouces polyvalent, il devient le premier vibromètre laser Doppler à balayage SMART au monde. Ce dispositif établit de nouvelles normes pour des mesures de vibrations rapides et précises, tout en offrant une flexibilité sans précédent.

De plus, il assure une synchronisation transparente avec d'autres dispositifs SMART et permet la connexion d'une tête de fibre supplémentaire pour des mesures de référence sans contact. Le SMART Scan+ se présente donc comme un système de caractérisation vibratoire tout-en-un, extensible et hautement performant.

Téléchargez la brochure
Téléchargez la fiche technique

Caractéristiques

SPECIFICATIONS GENERALES

- Grandeurs mesurées: Vélocité, déplacement, accélération

- Largeur de bande de fréquence maximale : DC à 50 MHz

- Gamme de fréquences : Pouvant être choisie individuellement à l'aide d'un filtre passe-bande librement configurable pour les signaux de vitesse, de déplacement et d'accélération

- Vitesse maximale : 50 m/s

- Plages de mesure : Les limites de la plage de mesure peuvent être librement réglées entre: 1 mm/s et 50 m/s pour la vitesse,10 nm et 100 m pour le déplacement, 10 m/s² et 100 millions de m/s² pour l'accélération

- Traitement du signal : Numérique (basé sur FPGA)

- Filtres : Les filtres passe-bas et passe-haut sont définis par la gamme de fréquences sélectionnée. Filtre de suivi : désactivé / lent / rapide

- Interface utilisateur : Écran tactile 7" Full HD+ avec une luminosité de pointe de 1000 nits

- Température de fonctionnement : 0 °C à 40 °C

- Dimensions : Longueur × largeur × hauteur (sans la poignée) : 365 × 194 × 196 mm

- Poids : ~ 7,8 kg

- Alimentation électrique : 100 - 240 V CA (50-60 Hz) ou 12 V CC

- Portabilité : Conception pratique tout-en-un pour une portabilité sans faille et une installation simple

- Température de stockage : -10 °C à 65 °C

- Humidité relative : Max. 80 %, sans condensation

- Intervalle d'étalonnage : Tous les 24 mois (recommandé)


SPECIFICATIONS DE MESURE

- Angle de balayage : 50° x 40°, résolution inférieure à 0,001°, stabilité meilleure que 0,001°/h

- Points de balayage max. par seconde : 30

- Densité des points de balayage : jusqu'à 512 x 512 points de balayage

- Caméra : 4K 2160p, zoom hybride 40 x (équivalent 1080p), zoom optique 20 x; Angle de vision horizontal : 63,7° (extrémité large) à 3,2°, installation sans conducteur

- Taille de l'échantillon : < 1 mm², max. > 10 m²


SPECIFICATIONS OPTIQUES

- Distances de travail : Distance de travail variable de 250 mm à 100 m; Avec unité coaxiale : 111 mm à 1 m; Avec l'unité Close-Up : de moins de 6,5 mm à 54 mm

- Longueur d'onde du laser : Laser de mesure : 1550 nm, laser cible : 510-530 nm

- Classe de sécurité laser : Laser de mesure : puissance de sortie : <10 mW, classe 1; Laser de mesure : puissance de sortie : <10 mW, classe 1 <1 mW, classe 2

- Objectif : à longue portée, longueur focale de 100 mm

- Optique : Mise au point automatique et manuelle

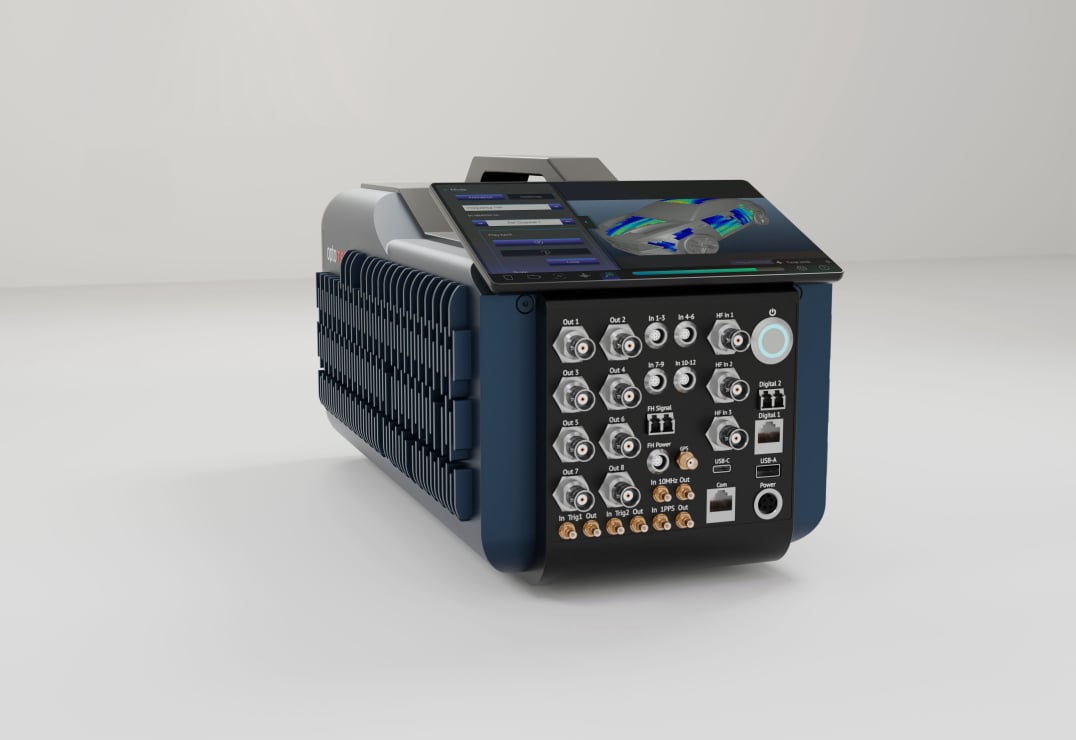

ENTREES ET SORTIES

1 Sorties de signaux analogiques (BNC)

2 Entrées de signaux LEMO (12 canaux)

3 Entrées de signaux HF BNC (jusqu'à 50 MHz)

4 Bouton d'alimentation

5 Port de communication optique

6 Port Ethernet : pour la communication/données de l'appareil

7 Port USB (Type-A)

8 Entrée d'alimentation

9 Port USB (Type-C)

10 Port Ethernet : pour les communications/données de l'appareil

11 Connecteur d'antenne GNSS

12 Ports SMB 10 MHz

13 Ports SMB polyvalents

14 Sortie d'alimentation

15 Connecteur pour fibre optique (LC-Duplex)

DIC HIGH SPEED

CARACTERISTIQUES DU LOGICIEL

- Contrôle à distance des paramètres du vibromètre, des lasers et de la caméra : Connectez et contrôlez plusieurs vibromètres à la fois pour des mesures de référence, multipoints et 3D.

- Configuration des mesures : Calibrage automatique ou manuel du mouvement du laser avec l'image de la caméra; Sélection des zones de mesure en fonction des modèles 3D chargés et génération automatique de points de maillage

- Acquisition de données : Accès pratique à toutes vos données dans un seul logiciel; des vibromètres aux capteurs de référence multiples; Générateur de signaux arbitraires multicanaux pour générer des signaux prédéfinis (sinus, balayage sinus, rectangle, aléatoire, etc.) ou des signaux personnalisés à partir de fichiers .csv ou .wav importés; Analyse du signal en temps réel et amélioration basée sur le suivi du speckle et le calcul de la moyenne intelligente

- Analyse des mesures : Calcul de diverses fonctions de fréquence : FRF, FFT, spectre automatique, spectre croisé, cohérence; Animation 3D des formes de mode à des fréquences définies par l'utilisateur sur la base des données FRF et FFT; Options d'affichage entièrement personnalisables, y compris les cartes de couleur, les angles de vue, les surfaces de texture, etc.

- Importation et exportation de données : Exportation multithread des données ODS, des données temporelles, des données géométriques, de toutes les fonctions de fréquence et des données des canaux de référence vers le format de fichier universel (.uff), le format de données hiérarchiques (.hdf5) et le format de fichier MATLAB® (.mat); Exportation des animations des données temporelles (propagation des ondes) et des formes de mode sélectionnées sous forme de fichier vidéo haute résolution (jusqu'à 4K).

OPTIONS DU LOGICIEL

- Unité de géométrie pour mesurer la géométrie tridimensionnelle de votre objet et la distance absolue au vibromètre

- Analyse du domaine temporel et animation pour visualiser la propagation des vibrations

- Analyse modale pour mieux comprendre les propriétés dynamiques de l'appareil testé

- Maintenance logicielle de base : 2 ans de mises à jour logicielles incluses

- Maintenance logicielle étendue : 2 années supplémentaires de mises à jour logicielles

CARACTERISTIQUES DU LOGICIEL

- Contrôle à distance des paramètres du vibromètre, des lasers et de la caméra : Connectez et contrôlez plusieurs vibromètres à la fois pour des mesures de référence, multipoints et 3D.

- Configuration des mesures : Calibrage automatique ou manuel du mouvement du laser avec l'image de la caméra; Sélection des zones de mesure en fonction des modèles 3D chargés et génération automatique de points de maillage

- Acquisition de données : Accès pratique à toutes vos données dans un seul logiciel; des vibromètres aux capteurs de référence multiples; Générateur de signaux arbitraires multicanaux pour générer des signaux prédéfinis (sinus, balayage sinus, rectangle, aléatoire, etc.) ou des signaux personnalisés à partir de fichiers .csv ou .wav importés; Analyse du signal en temps réel et amélioration basée sur le suivi du speckle et le calcul de la moyenne intelligente

- Analyse des mesures : Calcul de diverses fonctions de fréquence : FRF, FFT, spectre automatique, spectre croisé, cohérence; Animation 3D des formes de mode à des fréquences définies par l'utilisateur sur la base des données FRF et FFT; Options d'affichage entièrement personnalisables, y compris les cartes de couleur, les angles de vue, les surfaces de texture, etc.

- Importation et exportation de données : Exportation multithread des données ODS, des données temporelles, des données géométriques, de toutes les fonctions de fréquence et des données des canaux de référence vers le format de fichier universel (.uff), le format de données hiérarchiques (.hdf5) et le format de fichier MATLAB® (.mat); Exportation des animations des données temporelles (propagation des ondes) et des formes de mode sélectionnées sous forme de fichier vidéo haute résolution (jusqu'à 4K).

OPTIONS DU LOGICIEL

- Unité de géométrie pour mesurer la géométrie tridimensionnelle de votre objet et la distance absolue au vibromètre

- Analyse du domaine temporel et animation pour visualiser la propagation des vibrations

- Analyse modale pour mieux comprendre les propriétés dynamiques de l'appareil testé

- Maintenance logicielle de base : 2 ans de mises à jour logicielles incluses

- Maintenance logicielle étendue : 2 années supplémentaires de mises à jour logicielles
