Présentation du capteur de mesure de déplacement laser

HGL Dynamics, spécialiste dans le domaine de la métrologie, vous propose, parmi ses appareils de mesure, un capteur de mesure de déplacement laser LTxxx, autrement dit un capteur de distance, créé par JULIGHT Italie. Ce capteur industriel LT (Laser Triangulation) est un outil facile d’utilisation (notamment, car il est facile à installer) qui va vous accompagner dans chacune de vos mesures sans contact, à distance.

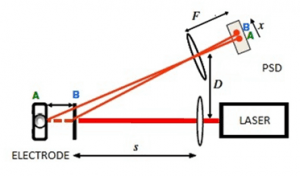

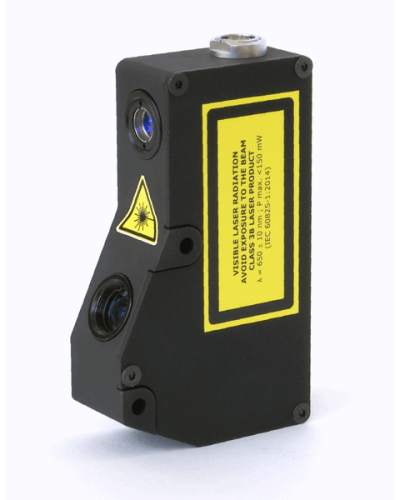

Le capteur LTxxx de Julight Italie (sensor) est un système de mesure qui utilise la méthode robuste de triangulation : un faisceau laser collimaté forme une cible sur la surface et la lumière réfléchie diffusée vient sur un détecteur optique de haute précision. Si la distance entre la cible et le capteur change, alors l'angle change également ce qui entraine une position différente de l'image de la cible. Ainsi, il mesure la distance. Ce changement est observé par un circuit électronique qui va calculer ces valeurs mesurées à partir de la mesure sans contact et déterminer s’il s’agit d’un changement et dans ce cas envoyer un signal analogique.
Ainsi, ce capteur permet de mesurer des déplacements en utilisant la technique de la variation du signal en fonction de la position de l’élément en question.

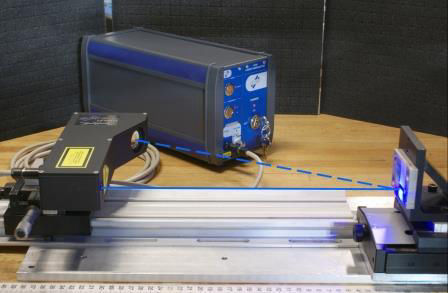

Cet instrument de mesure, une fois la mesure de déplacement faite, possède un boîtier de conditionnement avec une sortie BNC qui va par la suite entrer sur un appareil de mesure tel qu’un oscilloscope.
NB : Il est possible de développer des caractéristiques spécifiques à la demande du client.
Attention : la source laser n’a pas de commande marche/arrêt, c’est-à-dire que dès qu’il y a la mise sous tension, la source laser commence à émettre. De la même manière, ce produit est de classe 3B ce qui signifie qu’il faut éviter toute exposition au faisceau, il ne faut pas regarder fixement le laser et enfin faire très attention aux éventuelles réflexions des surfaces spéculaires.

Ce type de capteurs de mesure, qui convertit diverses grandeurs, possède de nombreuses caractéristiques qui vont en faire votre système de mesure précise par excellence.
Tout d’abord, ce capteur compact est capable d’être positionné à une distance de 20 à 300 mm de la cible visée. De plus, cette précision de mesure permet une large gamme de mesure continu avec plus ou moins 4, 20 ou 50mm. Cette plage de mesure s’accompagne d’une haute résolution comprise entre 1 à 4 µm. Sa bande passante filtre passe-bas comprend les valeurs suivantes : 20,100,800 KHZ. Sa sortie analogique, quant à elle, est comprise entre 0-10V.
En ce qui concerne le bruit, ce type de capteur compact réalise des niveaux compris entre 0.01 et 0.07 micromètre par Volt. Sa longueur d’onde est 660 +/- 10 nm. La classe de ce capteur est 3B. La puissance de son laser est de 20,30,50 mm ce qui permet une mesure très précise. Les dimensions du capteur sont de 250x80x60mm. En revanche, il s’agit d’un appareil filaire. Lors de votre utilisation, ce capteur devra être alimenté par un câble dont la longueur est entre 3 et 5 mètres avec une alimentation de 110-250 V AC 50-60 Hz. Il y a donc un système de câblage à prendre en compte.
 un port USB.

Exemples d'application

Ce capteur de mesure LT est utilisé pour mesurer les distances mais aussi des mesures précises de déplacement avec une bande passante du DC jusqu'à 800 KHz.
Les applications sont nombreuses pour cette technologie de mesure. En effet, ce capteur permet d’effectuer des mesures très précises de vitesse de plusieurs centaines de m/s.
D’autres exemples d’application du capteur de déplacement :
• Distances courtes
• Résolution du micromètre
• Tout état de surfaces et de bandes

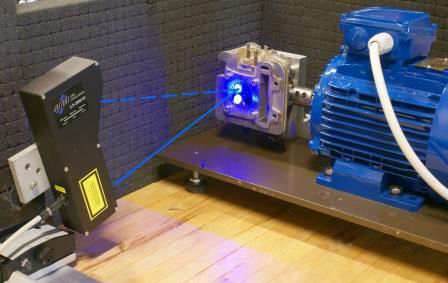

• La mesure des soupapes en dynamique
En somme, il s’agit (la mesure des soupapes en dynamique) de la mesure de haute précision en simultané, en temps réel des déplacements, vitesses et accélérations, et de la prise en compte des corrections des vibrations du moteur.

Ses points forts

Notre produit mesure avec une grande précision sur tous types de matériaux, des surfaces mates, mais également des cibles métalliques et brillantes. Il peut s’adapter à divers environnements. De plus, un signal de sortie analogique de +/- 10 Volt rend le résultat compatible avec tous les instruments de mesures équipés d’une voie d’entrée analogique.

Distance capteur cible de 20 à 300 mm
Gamme de mesure CC +/-4,20,50 mm
resolution 1 à 4µm
Bande passante filtre LP 20,100,800 KHZ
Sortie analogique 0-10 V
Bruit 0.01 à 0.07µm/V
Longueur d'onde 660+/-10 nm
classe 3B (lunettes)
puissance du laser 20,30,50 mW
surface de la cible non reflective metal,...
Dimensions du capteur 250x80x60xmm
Alimentation 110-250 V AC 50-60 Hz
Longueur du cable 3-5 m
