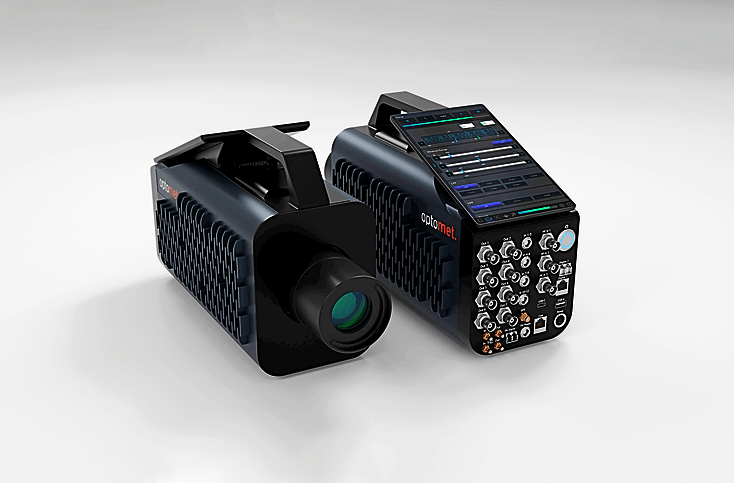

SMART Single+


Le SMART Single+ intègre un vibromètre laser Doppler, un système d'acquisition de données et un générateur de signaux dans un seul appareil rationalisé, améliorant ainsi l'efficacité des mesures et la connectivité pour les ingénieurs et les chercheurs.


vibromètre laser à balayage système d'acquisition générateur de signaux

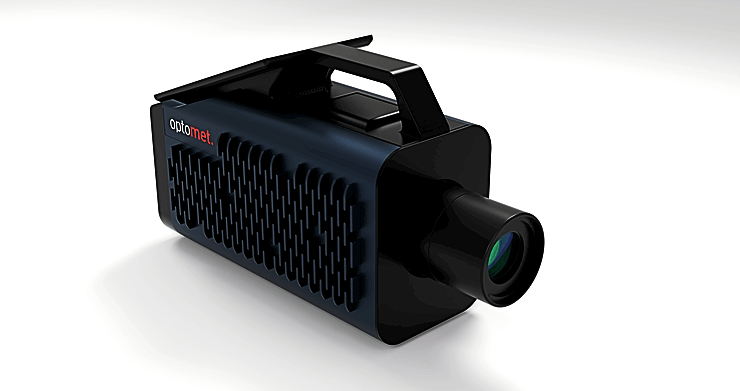

Déterminer la fonction de transfert de l'objet testé

Le vibromètre laser Doppler SMART Single+ est parfaitement adapté pour déterminer la fonction de transfert des objets testés, une fonction cruciale pour caractériser les propriétés dynamiques des matériaux et des composants. Il permet une analyse sans contact du comportement vibratoire des objets, ce qui est essentiel pour le contrôle qualité et le développement de produits.

vibromètre laser à balayage système d'acquisition générateur de signaux

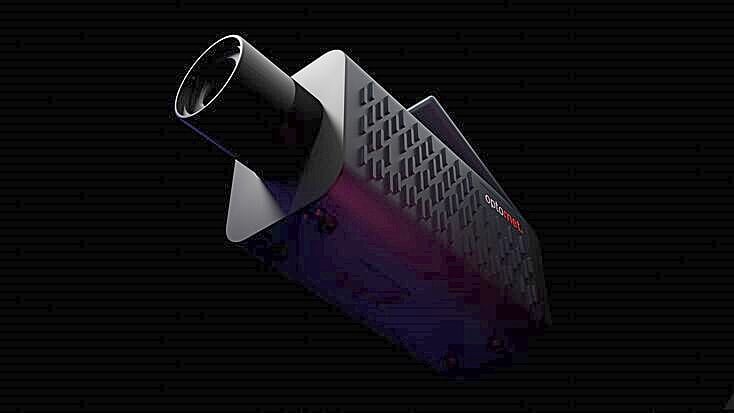

Extrêmement facile à manipuler : Les meilleures performances de sa catégorie par rapport au poids

Le SMART Single+ offre des performances exceptionnelles malgré son poids minimal, le rendant idéal pour une variété d'applications. Sa conception légère facilite le transport et l'installation, permettant ainsi de gagner du temps et d'améliorer l'efficacité des tâches de mesure.

vibromètre laser à balayage système d'acquisition générateur de signaux

Visualisation et analyse de données intégrées

Cet appareil de pointe est équipé de fonctions intégrées de visualisation et d'analyse des données. Les utilisateurs peuvent voir et analyser directement les résultats des mesures sur l'appareil, sans avoir besoin d'exporter les données pour une évaluation séparée. Cette fonctionnalité permet un gain de temps significatif et une évaluation immédiate des données de mesure, particulièrement utile pour les applications sur le terrain.

logiciel d'analyse de mesure de vibrométrie laser

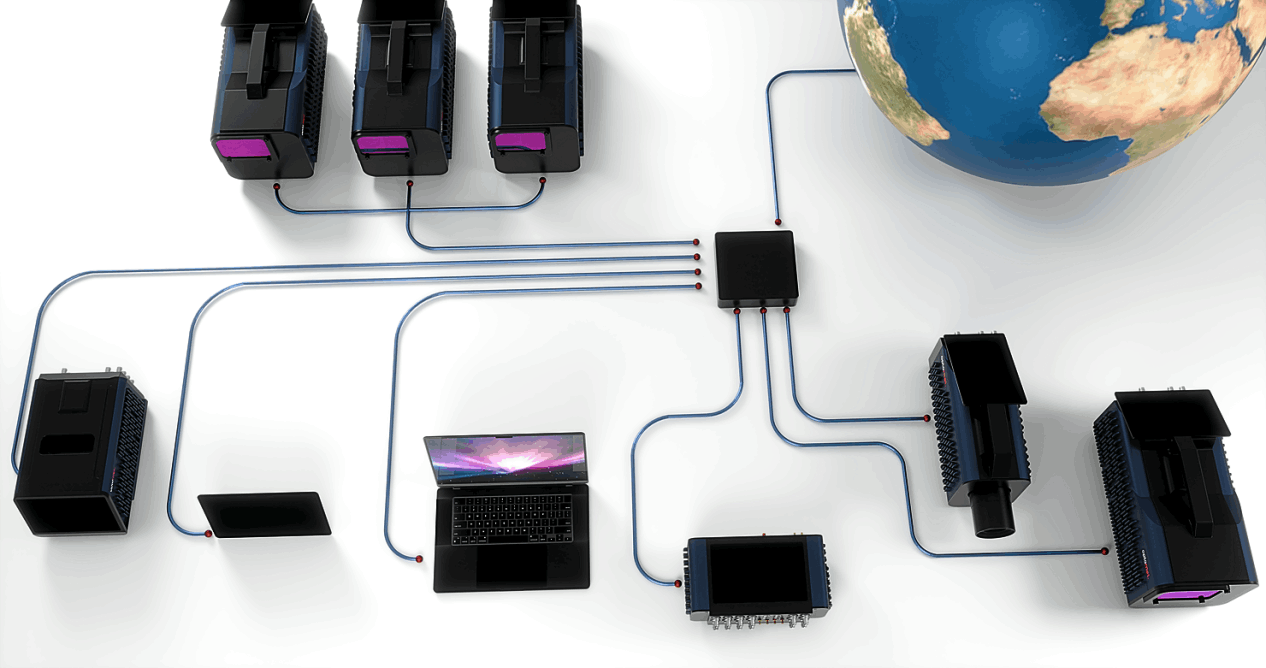

Mesures synchronisées

Le SMART Single+ prend en charge les mesures synchronisées, une caractéristique essentielle pour les analyses complexes. Cette capacité permet aux utilisateurs de capturer plusieurs points de mesure simultanément, ce qui est crucial pour évaluer avec précision les propriétés dynamiques des objets testés. Cela augmente la précision et la fiabilité des données collectées.


Libérez l'efficacité avec SMART Single+ : L'appareil de laboratoire ultime


Le SMART Single+ fait partie de la série révolutionnaire SMART, offrant bien plus qu'un simple vibromètre laser Doppler : c'est un véritable laboratoire intégré dans un seul appareil. En plus de mesurer les vibrations avec une grande précision et sans contact, et sans rétroaction, le SMART Single+ agit comme un système d'acquisition de données synchrone multicanal avec un générateur de signaux arbitraires intégré.

Il simplifie le processus de mesure pour les ingénieurs, les chercheurs et les étudiants en éliminant le besoin de dispositifs DAQ ou de générateurs de signaux distincts. Grâce à sa modularité intrinsèque, le Single+ se combine facilement pour former un système de caractérisation des vibrations extensible, assurant une synchronisation précise avec tous les autres appareils de la série SMART.

Même en tant qu'appareil autonome, il améliore l'efficacité en offrant un traitement rapide et optimisé des signaux, une connectivité améliorée avec d'autres équipements via WiFi, Bluetooth et USB, ainsi qu'un écran tactile polyvalent de 7 pouces pour ajuster les paramètres en temps réel. L'intégration de toutes ces fonctionnalités dans un design compact et innovant, combinée à une solution logicielle tout-en-un intuitive et puissante, fait du SMART Single+ le choix idéal pour les applications d'ingénierie, de développement et de recherche avancée.


Caractéristiques


SPECIFICATIONS GENERALES

- Grandeurs mesurées: Vélocité, déplacement, accélération

- Largeur de bande de fréquence maximale : DC à 50 MHz

- Gamme de fréquences : Pouvant être choisie individuellement à l'aide d'un filtre passe-bande librement configurable pour les signaux de vitesse, de déplacement et d'accélération

- Vitesse maximale : 50 m/s

- Plages de mesure : Les limites de la plage de mesure peuvent être librement réglées entre: 1 mm/s et 50 m/s pour la vitesse,10 nm et 100 m pour le déplacement, 10 m/s² et 100 millions de m/s² pour l'accélération

- Traitement du signal : Numérique (basé sur FPGA)

- Filtres : Les filtres passe-bas et passe-haut sont définis par la gamme de fréquences sélectionnée. Filtre de suivi : désactivé / lent / rapide

- Interface utilisateur : Écran tactile 7" Full HD+ avec une luminosité de pointe de 1000 nits

- Température de fonctionnement : 0 °C à 40 °C

- Dimensions : Longueur × largeur × hauteur (sans la poignée) : 365 × 194 × 196 mm

- Poids : ~ 7,8 kg

- Alimentation électrique : 100 - 240 V CA (50-60 Hz) ou 12 V CC

- Portabilité : Conception pratique tout-en-un pour une portabilité sans faille et une installation simple

- Température de stockage : -10 °C à 65 °C

- Humidité relative : Max. 80 %, sans condensation

- Intervalle d'étalonnage : Tous les 24 mois (recommandé)


SPECIFICATIONS OPTIQUES

- Distances de travail : Distance de travail variable de 250 mm à 100 m; Avec unité coaxiale : 111 mm à 1 m; Avec l'unité Close-Up : de moins de 6,5 mm à 54 mm

- Longueur d'onde du laser : Laser de mesure : 1550 nm, laser cible : 510-530 nm

- Classe de sécurité laser : Laser de mesure : puissance de sortie : <10 mW, classe 1; Laser de mesure : puissance de sortie : <10 mW, classe 1 <1 mW, classe 2

- Objectif : à longue portée, longueur focale de 100 mm

- Optique : Mise au point automatique et manuelle

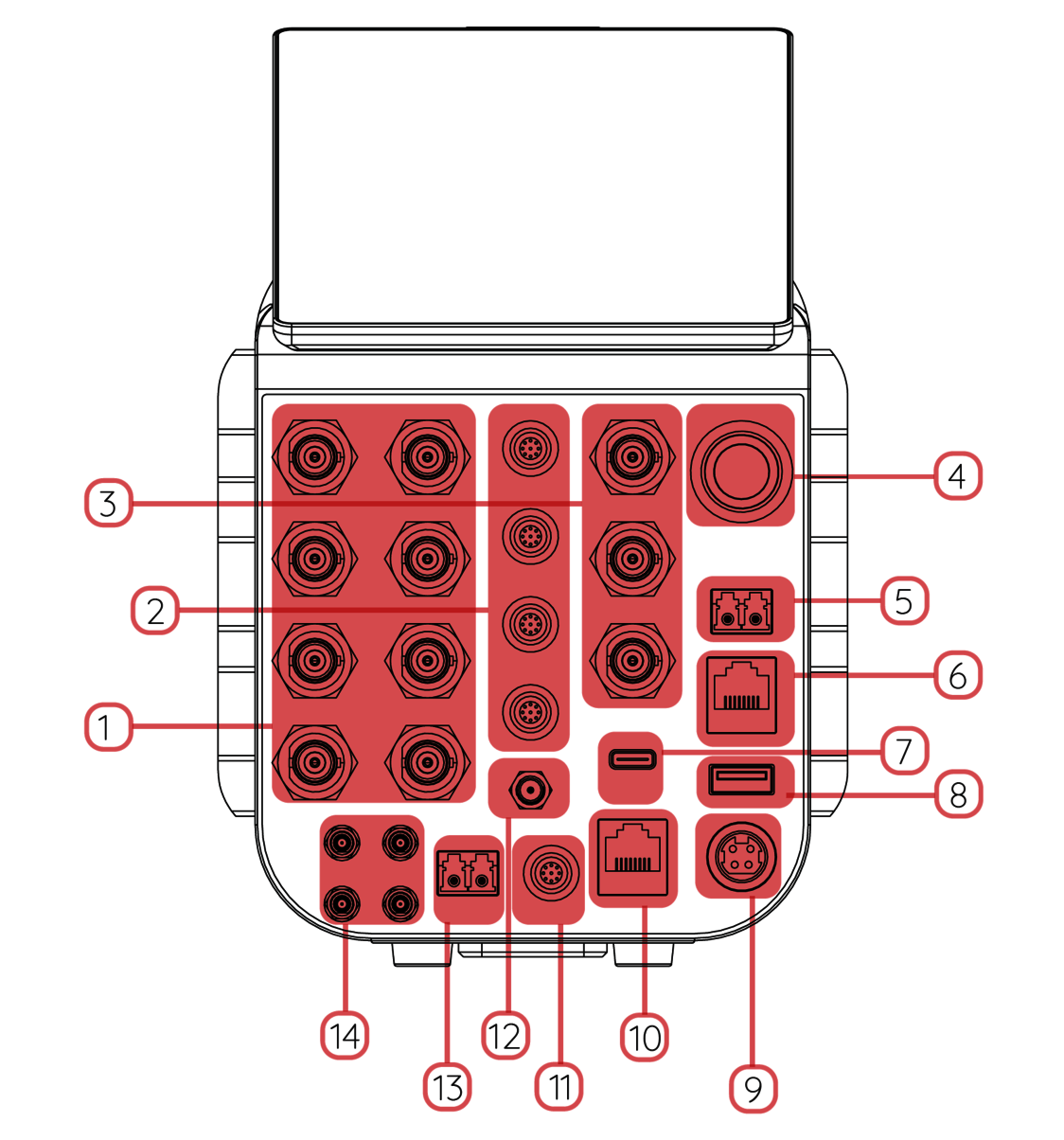

ENTREES ET SORTIES

1 Sorties de signaux analogiques (BNC)

2 Entrées de signaux LEMO (12 canaux)

3 Entrées de signaux HF BNC (jusqu'à 50 MHz)

4 Bouton d'alimentation

5 Port de communication optique

6 Port Ethernet : pour la communication/données de l'appareil

7 Port USB (Type-C)

8 Port USB (Type-A)

9 Entrée d'alimentation

10 Port Ethernet pour la communication avec l'appareil/les données

11 Sortie d'alimentation

12 Connecteur d'antenne GNSS

13 Connecteur pour fibre optique (LC-Duplex)

14 Ports SMB polyvalents

SMART Single+

CARACTERISTIQUES DU LOGICIEL

- Contrôle à distance des paramètres du vibromètre, des lasers et de la caméra : Connectez et contrôlez plusieurs vibromètres à la fois pour des mesures de référence, multipoints et 3D.

- Configuration des mesures : Calibrage automatique ou manuel du mouvement du laser avec l'image de la caméra; Sélection des zones de mesure en fonction des modèles 3D chargés et génération automatique de points de maillage

- Acquisition de données : Accès pratique à toutes vos données dans un seul logiciel; des vibromètres aux capteurs de référence multiples; Générateur de signaux arbitraires multicanaux pour générer des signaux prédéfinis (sinus, balayage sinus, rectangle, aléatoire, etc.) ou des signaux personnalisés à partir de fichiers .csv ou .wav importés; Analyse du signal en temps réel et amélioration basée sur le suivi du speckle et le calcul de la moyenne intelligente

- Analyse des mesures : Calcul de diverses fonctions de fréquence : FRF, FFT, spectre automatique, spectre croisé, cohérence; Animation 3D des formes de mode à des fréquences définies par l'utilisateur sur la base des données FRF et FFT; Options d'affichage entièrement personnalisables, y compris les cartes de couleur, les angles de vue, les surfaces de texture, etc.

- Importation et exportation de données : Exportation multithread des données ODS, des données temporelles, des données géométriques, de toutes les fonctions de fréquence et des données des canaux de référence vers le format de fichier universel (.uff), le format de données hiérarchiques (.hdf5) et le format de fichier MATLAB® (.mat); Exportation des animations des données temporelles (propagation des ondes) et des formes de mode sélectionnées sous forme de fichier vidéo haute résolution (jusqu'à 4K).

OPTIONS DU LOGICIEL

- Unité de géométrie pour mesurer la géométrie tridimensionnelle de votre objet et la distance absolue au vibromètre

- Analyse du domaine temporel et animation pour visualiser la propagation des vibrations

- Analyse modale pour mieux comprendre les propriétés dynamiques de l'appareil testé

- Maintenance logicielle de base : 2 ans de mises à jour logicielles incluses

- Maintenance logicielle étendue : 2 années supplémentaires de mises à jour logicielles

CARACTERISTIQUES DU LOGICIEL

- Contrôle à distance des paramètres du vibromètre, des lasers et de la caméra : Connectez et contrôlez plusieurs vibromètres à la fois pour des mesures de référence, multipoints et 3D.

- Configuration des mesures : Calibrage automatique ou manuel du mouvement du laser avec l'image de la caméra; Sélection des zones de mesure en fonction des modèles 3D chargés et génération automatique de points de maillage

- Acquisition de données : Accès pratique à toutes vos données dans un seul logiciel; des vibromètres aux capteurs de référence multiples; Générateur de signaux arbitraires multicanaux pour générer des signaux prédéfinis (sinus, balayage sinus, rectangle, aléatoire, etc.) ou des signaux personnalisés à partir de fichiers .csv ou .wav importés; Analyse du signal en temps réel et amélioration basée sur le suivi du speckle et le calcul de la moyenne intelligente

- Analyse des mesures : Calcul de diverses fonctions de fréquence : FRF, FFT, spectre automatique, spectre croisé, cohérence; Animation 3D des formes de mode à des fréquences définies par l'utilisateur sur la base des données FRF et FFT; Options d'affichage entièrement personnalisables, y compris les cartes de couleur, les angles de vue, les surfaces de texture, etc.

- Importation et exportation de données : Exportation multithread des données ODS, des données temporelles, des données géométriques, de toutes les fonctions de fréquence et des données des canaux de référence vers le format de fichier universel (.uff), le format de données hiérarchiques (.hdf5) et le format de fichier MATLAB® (.mat); Exportation des animations des données temporelles (propagation des ondes) et des formes de mode sélectionnées sous forme de fichier vidéo haute résolution (jusqu'à 4K).

OPTIONS DU LOGICIEL

- Unité de géométrie pour mesurer la géométrie tridimensionnelle de votre objet et la distance absolue au vibromètre

- Analyse du domaine temporel et animation pour visualiser la propagation des vibrations

- Analyse modale pour mieux comprendre les propriétés dynamiques de l'appareil testé

- Maintenance logicielle de base : 2 ans de mises à jour logicielles incluses

- Maintenance logicielle étendue : 2 années supplémentaires de mises à jour logicielles
