SMART Multi-Fiber


Le SMART Multi-Fiber est un système modulaire à fibres qui représente la solution de mesure flexible par excellence, adaptée, précise et idéale pour une grande variété d'applications. Il révolutionne la vibrométrie laser Doppler en permettant la prise en charge jusqu'à quatre têtes de fibre flexibles, adaptées à une utilisation dans des conditions difficiles. Le système intègre des fonctionnalités avancées telles que l'acquisition de données multicanaux et des options de connectivité complètes.
Ce dispositif polyvalent est particulièrement bien adapté au contrôle qualité industriel et à la recherche, offrant des mesures de vibrations précises et synchronisées.


Têtes de fibre

La technologie HGL Dynamics Dual Fiber pour une qualité de signal optimale et une flexibilité maximale

Profitez de la puissance de la technologie HGL Dynamics Dual Fiber pour une qualité de signal optimale et une flexibilité maximale. Cette technologie avancée assure une intégrité du signal et une adaptabilité supérieures, vous permettant ainsi d'effectuer des mesures précises dans une large gamme de contextes.

SMART Multi-Fiber

Jusqu'à quatre interféromètres par appareil

Le SMART Multi-Fiber est équipé de jusqu'à quatre interféromètres par appareil, offrant ainsi des capacités étendues pour l'analyse vibratoire. Cette fonctionnalité en fait une solution idéale pour les tâches de mesure complexes, nécessitant plusieurs points d'analyse pour une collecte exhaustive de données.

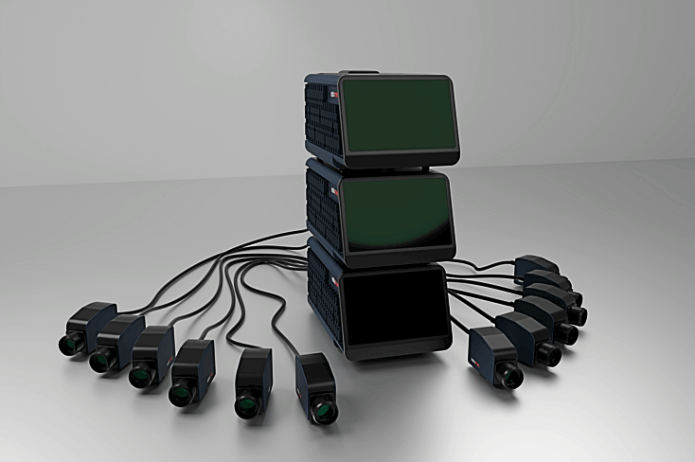

vibromètre laser doppler à balayage multi fibres

Jusqu'à quatre mesures simultanées

Connectez jusqu'à quatre têtes de fibre à un seul SMART Multi-Fiber pour effectuer plusieurs mesures simultanées. Cette fonctionnalité permet la collecte de données multipoints en temps réel, offrant ainsi une compréhension approfondie de la dynamique vibratoire à partir de plusieurs perspectives.


SMART Multi-Fiber : Une précision accrue dans l'analyse des vibrations


Grâce au système HGL Dynamics Dual Fiber assurant une qualité de signal optimale, le SMART Multi-Fiber propulse la vibrométrie laser Doppler vers de nouveaux sommets : Positionnez jusqu'à quatre têtes de fibre indépendantes du corps du Multi-Fiber là où elles sont le plus nécessaires. Ces têtes sont conçues pour résister aux conditions environnementales difficiles, telles que les radiations ionisantes ou les changements de température extrêmes.


Intégré à la série SMART, le Multi-Fiber dépasse le simple rôle de système de mesure des vibrations sans contact. C'est un laboratoire universel dans un seul appareil, rationalisant le processus de mesure en recherche et développement grâce à sa combinaison unique de fonctionnalités : un générateur de signaux arbitraires, une unité polyvalente d'acquisition de données, intégrée dans un réseau de mesure des vibrations synchronisées avec précision, le tout avec une connectivité inégalée, incluant WiFi, Bluetooth, USB et Ethernet.

Avec sa capacité à mesurer jusqu'à quatre canaux de vibration simultanément, le SMART Multi-Fiber est le choix parfait pour le contrôle de qualité industriel et une variété d'autres applications où la flexibilité est essentielle.


Caractéristiques


TETES DE FIBRE AUTOFOCUS

                                         Autofocus à moyenne portée                             Autofocus à longue portée
Dimensions (L x l x H)          159 mm x 43 mm x 68 mm (sans l'objectif)   159 mm x 43 mm x 68 mm (sans                                                                                                                           l'objectif)
Distance de travail               135 mm à 10 m                                              450 mm à 100 m

TETES DE FIBRE A FOCALISATION FIXE

Tête fibre compacte : Distance de travail fixe

Dimensions (L x l x H) : 94 mm x 43 mm x 68 mm (sans l'objectif)

Distance de travail (mm) : 25 à 189 mm

TETE COMPACTE EN FIBRE 3D

Tête fibre 3D compacte : Distance de travail fixe
Dimensions (L x l x H) : 107 mm x 100 mm x 102 mm (sans l'objectif)
Distance de travail : 83 mm

SPECIFICATIONS OPTIQUES

- Distance de travail : Distance de travail variable de 25 mm à 100 m; Choix de différentes têtes de fibre

- Longueur d'onde du laser Laser de mesure : 1550 nm, laser cible : 510-530 nm

- Classe de sécurité laser : Laser de mesure : puissance de sortie : <10 mW, classe 1; Laser de mesure : puissance de sortie : <10 mW, classe 1 - Laser cible : puissance de sortie : <1 mW, classe 2 <1 mW, classe 2

- Optique : Mise au point automatique et manuelle

DIC HIGH SPEED

SPECIFICATIONS GENERALES

- Grandeurs mesurées: Vélocité, déplacement, accélération

- Largeur de bande de fréquence maximale : DC à 50 MHz

- Gamme de fréquences : Pouvant être choisie individuellement à l'aide d'un filtre passe-bande librement configurable pour les signaux de vitesse, de déplacement et d'accélération

- Vitesse maximale : 50 m/s

- Plages de mesure : Les limites de la plage de mesure peuvent être librement réglées entre: 1 mm/s et 50 m/s pour la vitesse,10 nm et 100 m pour le déplacement, 10 m/s² et 100 millions de m/s² pour l'accélération

- Traitement du signal : Numérique (basé sur FPGA)

- Filtres : Les filtres passe-bas et passe-haut sont définis par la gamme de fréquences sélectionnée. Filtre de suivi : désactivé / lent / rapide

- Interface utilisateur : Écran tactile 7" Full HD+ avec une luminosité de pointe de 1000 nits

- Température de fonctionnement : 0 °C à 40 °C

- Dimensions : Longueur × largeur × hauteur (sans la poignée) : 365 × 194 × 196 mm

- Poids : ~ 7,8 kg

- Alimentation électrique : 100 - 240 V CA (50-60 Hz) ou 12 V CC

- Portabilité : Conception pratique tout-en-un pour une portabilité sans faille et une installation simple

- Température de stockage : -10 °C à 65 °C

- Humidité relative : Max. 80 %, sans condensation

- Intervalle d'étalonnage : Tous les 24 mois (recommandé)

ENTREES ET SORTIES

1 Sorties de signaux analogiques (BNC)

2 Sortie d'alimentation de la tête de fibre

3 Connecteur de fibre optique (LC-Duplex)

4 Entrées de signal LEMO (12 canaux)

5 Entrées de signaux HF BNC (jusqu'à 50 MHz)

6 Bouton d'alimentation

7 Port USB (Type-A)

8 Port de communication optique

9 Port Ethernet : pour la communication/données de l'appareil

10 Entrée d'alimentation

11 Port USB (Type-C)

12 Port Ethernet : pour les communications/données de l'appareil

13 Connecteur d'antenne GNSS

14 Ports SMB polyvalents

SMART Multi-Fiber

CARACTERISTIQUES DU LOGICIEL

- Contrôle à distance des paramètres du vibromètre, des lasers et de la caméra : Connectez et contrôlez plusieurs vibromètres à la fois pour des mesures de référence, multipoints et 3D.

- Configuration des mesures : Calibrage automatique ou manuel du mouvement du laser avec l'image de la caméra; Sélection des zones de mesure en fonction des modèles 3D chargés et génération automatique de points de maillage

- Acquisition de données : Accès pratique à toutes vos données dans un seul logiciel; des vibromètres aux capteurs de référence multiples; Générateur de signaux arbitraires multicanaux pour générer des signaux prédéfinis (sinus, balayage sinus, rectangle, aléatoire, etc.) ou des signaux personnalisés à partir de fichiers .csv ou .wav importés; Analyse du signal en temps réel et amélioration basée sur le suivi du speckle et le calcul de la moyenne intelligente

- Analyse des mesures : Calcul de diverses fonctions de fréquence : FRF, FFT, spectre automatique, spectre croisé, cohérence; Animation 3D des formes de mode à des fréquences définies par l'utilisateur sur la base des données FRF et FFT; Options d'affichage entièrement personnalisables, y compris les cartes de couleur, les angles de vue, les surfaces de texture, etc.

- Importation et exportation de données : Exportation multithread des données ODS, des données temporelles, des données géométriques, de toutes les fonctions de fréquence et des données des canaux de référence vers le format de fichier universel (.uff), le format de données hiérarchiques (.hdf5) et le format de fichier MATLAB® (.mat); Exportation des animations des données temporelles (propagation des ondes) et des formes de mode sélectionnées sous forme de fichier vidéo haute résolution (jusqu'à 4K).

OPTIONS DU LOGICIEL

- Unité de géométrie pour mesurer la géométrie tridimensionnelle de votre objet et la distance absolue au vibromètre

- Analyse du domaine temporel et animation pour visualiser la propagation des vibrations

- Analyse modale pour mieux comprendre les propriétés dynamiques de l'appareil testé

- Maintenance logicielle de base : 2 ans de mises à jour logicielles incluses

- Maintenance logicielle étendue : 2 années supplémentaires de mises à jour logicielles

CARACTERISTIQUES DU LOGICIEL

- Contrôle à distance des paramètres du vibromètre, des lasers et de la caméra : Connectez et contrôlez plusieurs vibromètres à la fois pour des mesures de référence, multipoints et 3D.

- Configuration des mesures : Calibrage automatique ou manuel du mouvement du laser avec l'image de la caméra; Sélection des zones de mesure en fonction des modèles 3D chargés et génération automatique de points de maillage

- Acquisition de données : Accès pratique à toutes vos données dans un seul logiciel; des vibromètres aux capteurs de référence multiples; Générateur de signaux arbitraires multicanaux pour générer des signaux prédéfinis (sinus, balayage sinus, rectangle, aléatoire, etc.) ou des signaux personnalisés à partir de fichiers .csv ou .wav importés; Analyse du signal en temps réel et amélioration basée sur le suivi du speckle et le calcul de la moyenne intelligente

- Analyse des mesures : Calcul de diverses fonctions de fréquence : FRF, FFT, spectre automatique, spectre croisé, cohérence; Animation 3D des formes de mode à des fréquences définies par l'utilisateur sur la base des données FRF et FFT; Options d'affichage entièrement personnalisables, y compris les cartes de couleur, les angles de vue, les surfaces de texture, etc.

- Importation et exportation de données : Exportation multithread des données ODS, des données temporelles, des données géométriques, de toutes les fonctions de fréquence et des données des canaux de référence vers le format de fichier universel (.uff), le format de données hiérarchiques (.hdf5) et le format de fichier MATLAB® (.mat); Exportation des animations des données temporelles (propagation des ondes) et des formes de mode sélectionnées sous forme de fichier vidéo haute résolution (jusqu'à 4K).

OPTIONS DU LOGICIEL

- Unité de géométrie pour mesurer la géométrie tridimensionnelle de votre objet et la distance absolue au vibromètre

- Analyse du domaine temporel et animation pour visualiser la propagation des vibrations

- Analyse modale pour mieux comprendre les propriétés dynamiques de l'appareil testé

- Maintenance logicielle de base : 2 ans de mises à jour logicielles incluses

- Maintenance logicielle étendue : 2 années supplémentaires de mises à jour logicielles
