SMART Full Body


Explorez pleinement le potentiel de la vibrométrie laser Doppler : Visualisez la dynamique vibratoire complète des objets depuis toutes les perspectives, enrichie par des données de référence essentielles.


vibromètre laser à balayage système d'acquisition générateur de signaux 3d

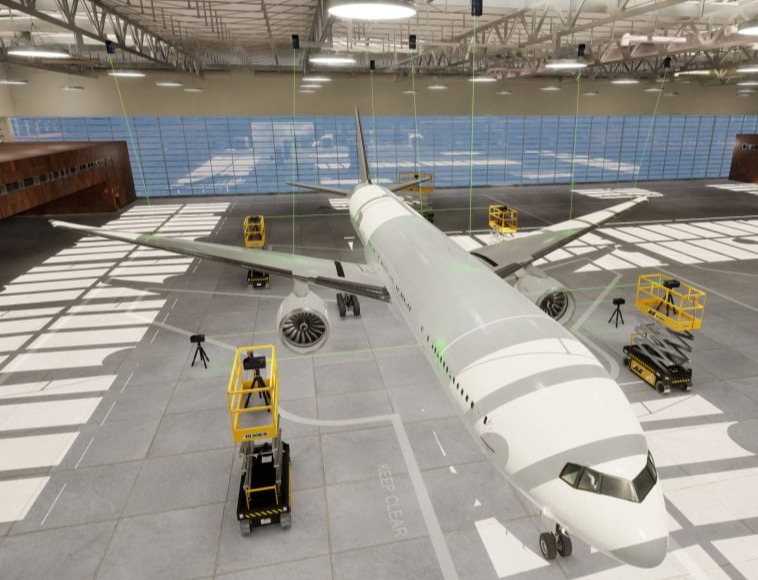

Des configurations de mesure flexibles

Personnalisez le système de vibrométrie SMART Full Body en positionnant les vibromètres SMART Scan+ selon vos besoins. Vous pouvez réaliser des mesures complètes du corps entier même avec un seul vibromètre SMART Scan+, grâce aux fonctionnalités d'assemblage intelligent de SMART Lab.

vibromètre laser à balayage système d'acquisition générateur de signaux 3d

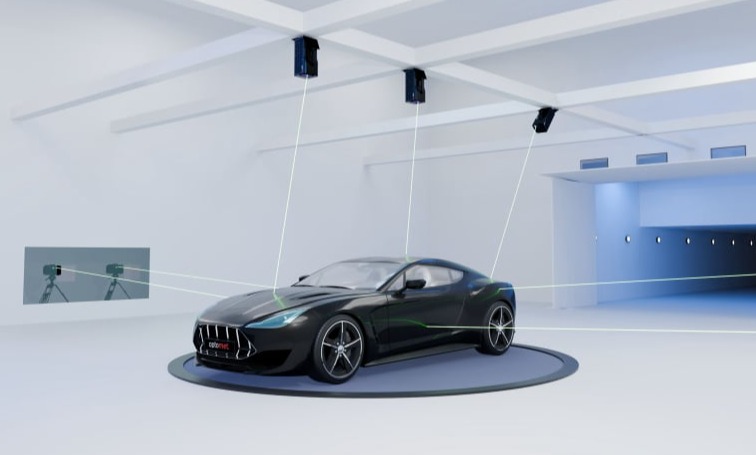

Mesures synchronisées simultanées

Plusieurs appareils SMART fonctionnent ensemble comme une seule unité pour des résultats plus rapides, même lors d'essais complexes de vibration sur des objets entiers. Cela permet d'obtenir des mesures de vibrations à haute résolution sur toute la durée de l'essai. Le logiciel SMART Lab alloue intelligemment les appareils aux projets, gérant des centaines de milliers de points pour assurer des résultats rapides et précis.


Caractéristiques


SPECIFICATIONS GENERALES

- Grandeurs mesurées: Vélocité, déplacement, accélération

- Largeur de bande de fréquence maximale : DC à 50 MHz

- Gamme de fréquences : Pouvant être choisie individuellement à l'aide d'un filtre passe-bande librement configurable pour les signaux de vitesse, de déplacement et d'accélération

- Vitesse maximale : 50 m/s

- Plages de mesure : Les limites de la plage de mesure peuvent être librement réglées entre: 1 mm/s et 50 m/s pour la vitesse,10 nm et 100 m pour le déplacement, 10 m/s² et 100 millions de m/s² pour l'accélération

- Traitement du signal : Numérique (basé sur FPGA)

- Filtres : Les filtres passe-bas et passe-haut sont définis par la gamme de fréquences sélectionnée. Filtre de suivi : désactivé / lent / rapide

- Interface utilisateur : Écran tactile 7" Full HD+ avec une luminosité de pointe de 1000 nits

- Température de fonctionnement : 0 °C à 40 °C

- Dimensions : Longueur × largeur × hauteur (sans la poignée) : 365 × 194 × 196 mm

- Poids : ~ 7,8 kg

- Alimentation électrique : 100 - 240 V CA (50-60 Hz) ou 12 V CC

- Portabilité : Conception pratique tout-en-un pour une portabilité sans faille et une installation simple

- Température de stockage : -10 °C à 65 °C

- Humidité relative : Max. 80 %, sans condensation

- Intervalle d'étalonnage : Tous les 24 mois (recommandé)


SPECIFICATIONS DE MESURE

- Angle de balayage : 50° x 40°, résolution inférieure à 0,001°, stabilité meilleure que 0,001°/h

- Points de balayage max. par seconde : 30

- Densité des points de balayage : jusqu'à 512 x 512 points de balayage

- Caméra : 4K 2160p, zoom hybride 40 x (équivalent 1080p), zoom optique 20 x; Angle de vision horizontal : 63,7° (extrémité large) à 3,2°, installation sans conducteur

- Taille de l'échantillon : < 1 mm², max. > 10 m²


SPECIFICATIONS OPTIQUES

- Distances de travail : Distance de travail variable de 250 mm à 100 m; Avec unité coaxiale : 111 mm à 1 m; Avec l'unité Close-Up : de moins de 6,5 mm à 54 mm

- Longueur d'onde du laser : Laser de mesure : 1550 nm, laser cible : 510-530 nm

- Classe de sécurité laser : Laser de mesure : puissance de sortie : <10 mW, classe 1; Laser de mesure : puissance de sortie : <10 mW, classe 1 <1 mW, classe 2

- Objectif : à longue portée, longueur focale de 100 mm

- Optique : Mise au point automatique et manuelle


ENTREES ET SORTIES

1 Sorties de signaux analogiques (BNC)

2 Entrées de signaux LEMO (12 canaux)

3 Entrées de signaux HF BNC (jusqu'à 50 MHz)

4 Bouton d'alimentation

5 Port de communication optique

6 Port Ethernet : pour la communication/données de l'appareil

7 Port USB (Type-A)

8 Entrée d'alimentation

9 Port USB (Type-C)

10 Port Ethernet : pour les communications/données de l'appareil

11 Connecteur d'antenne GNSS

12 Ports SMB 10 MHz

13 Ports SMB polyvalents

14 Sortie d'alimentation

15 Connecteur pour fibre optique (LC-Duplex)

SMART Full Body

CARACTERISTIQUES DU LOGICIEL

- Contrôle à distance des paramètres du vibromètre, des lasers et de la caméra : Connectez et contrôlez plusieurs vibromètres à la fois pour des mesures de référence, multipoints et 3D.

- Configuration des mesures : Calibrage automatique ou manuel du mouvement du laser avec l'image de la caméra; Sélection des zones de mesure en fonction des modèles 3D chargés et génération automatique de points de maillage

- Acquisition de données : Accès pratique à toutes vos données dans un seul logiciel; des vibromètres aux capteurs de référence multiples; Générateur de signaux arbitraires multicanaux pour générer des signaux prédéfinis (sinus, balayage sinus, rectangle, aléatoire, etc.) ou des signaux personnalisés à partir de fichiers .csv ou .wav importés; Analyse du signal en temps réel et amélioration basée sur le suivi du speckle et le calcul de la moyenne intelligente

- Analyse des mesures : Calcul de diverses fonctions de fréquence : FRF, FFT, spectre automatique, spectre croisé, cohérence; Animation 3D des formes de mode à des fréquences définies par l'utilisateur sur la base des données FRF et FFT; Options d'affichage entièrement personnalisables, y compris les cartes de couleur, les angles de vue, les surfaces de texture, etc.

- Importation et exportation de données : Exportation multithread des données ODS, des données temporelles, des données géométriques, de toutes les fonctions de fréquence et des données des canaux de référence vers le format de fichier universel (.uff), le format de données hiérarchiques (.hdf5) et le format de fichier MATLAB® (.mat); Exportation des animations des données temporelles (propagation des ondes) et des formes de mode sélectionnées sous forme de fichier vidéo haute résolution (jusqu'à 4K).

OPTIONS DU LOGICIEL

- Unité de géométrie pour mesurer la géométrie tridimensionnelle de votre objet et la distance absolue au vibromètre

- Analyse du domaine temporel et animation pour visualiser la propagation des vibrations

- Analyse modale pour mieux comprendre les propriétés dynamiques de l'appareil testé

- Maintenance logicielle de base : 2 ans de mises à jour logicielles incluses

- Maintenance logicielle étendue : 2 années supplémentaires de mises à jour logicielles

CARACTERISTIQUES DU LOGICIEL

- Contrôle à distance des paramètres du vibromètre, des lasers et de la caméra : Connectez et contrôlez plusieurs vibromètres à la fois pour des mesures de référence, multipoints et 3D.

- Configuration des mesures : Calibrage automatique ou manuel du mouvement du laser avec l'image de la caméra; Sélection des zones de mesure en fonction des modèles 3D chargés et génération automatique de points de maillage

- Acquisition de données : Accès pratique à toutes vos données dans un seul logiciel; des vibromètres aux capteurs de référence multiples; Générateur de signaux arbitraires multicanaux pour générer des signaux prédéfinis (sinus, balayage sinus, rectangle, aléatoire, etc.) ou des signaux personnalisés à partir de fichiers .csv ou .wav importés; Analyse du signal en temps réel et amélioration basée sur le suivi du speckle et le calcul de la moyenne intelligente

- Analyse des mesures : Calcul de diverses fonctions de fréquence : FRF, FFT, spectre automatique, spectre croisé, cohérence; Animation 3D des formes de mode à des fréquences définies par l'utilisateur sur la base des données FRF et FFT; Options d'affichage entièrement personnalisables, y compris les cartes de couleur, les angles de vue, les surfaces de texture, etc.

- Importation et exportation de données : Exportation multithread des données ODS, des données temporelles, des données géométriques, de toutes les fonctions de fréquence et des données des canaux de référence vers le format de fichier universel (.uff), le format de données hiérarchiques (.hdf5) et le format de fichier MATLAB® (.mat); Exportation des animations des données temporelles (propagation des ondes) et des formes de mode sélectionnées sous forme de fichier vidéo haute résolution (jusqu'à 4K).

OPTIONS DU LOGICIEL

- Unité de géométrie pour mesurer la géométrie tridimensionnelle de votre objet et la distance absolue au vibromètre

- Analyse du domaine temporel et animation pour visualiser la propagation des vibrations

- Analyse modale pour mieux comprendre les propriétés dynamiques de l'appareil testé

- Maintenance logicielle de base : 2 ans de mises à jour logicielles incluses

- Maintenance logicielle étendue : 2 années supplémentaires de mises à jour logicielles
