SMART DAQ


Le SMART DAQ est un système d'acquisition de données et de génération de signaux hautement performant, entièrement synchronisé avec tous les autres appareils SMART, garantissant une intégration transparente et une analyse efficace des données en temps réel.
Il capture des signaux haute fréquence jusqu'à 50 MHz et se synchronise parfaitement avec d'autres dispositifs SMART pour une solution d'analyse de données évolutive. Le SMART DAQ combine un traitement avancé des signaux avec un logiciel intuitif et offre une connectivité polyvalente incluant Wi-Fi, Bluetooth et USB.


système d'acquisition

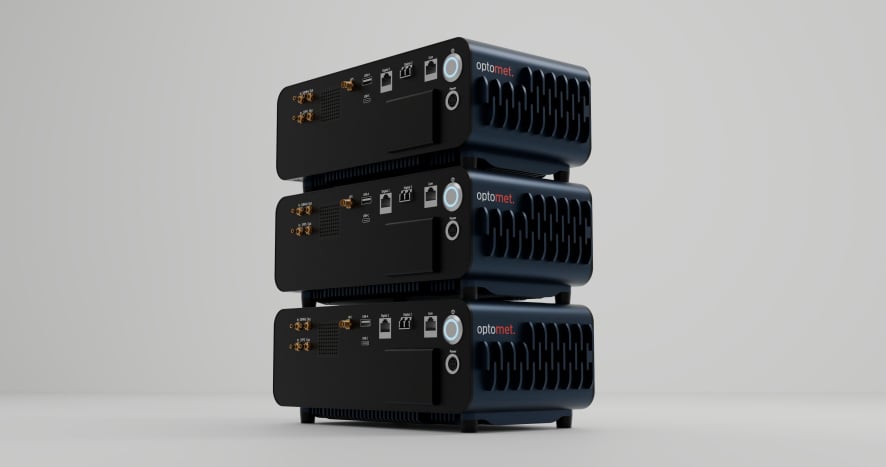

Solution compacte 3 en 1

Le SMART DAQ réunit les fonctionnalités de trois appareils qui étaient auparavant distincts : une boîte DAQ, un oscilloscope et un générateur de signaux. Il peut enregistrer des données sur 16 canaux avec une plage dynamique élevée ou des fréquences élevées jusqu'à 50 MHz. De plus, il offre la capacité de générer jusqu'à 8 fonctions arbitraires.

système d'acquisition

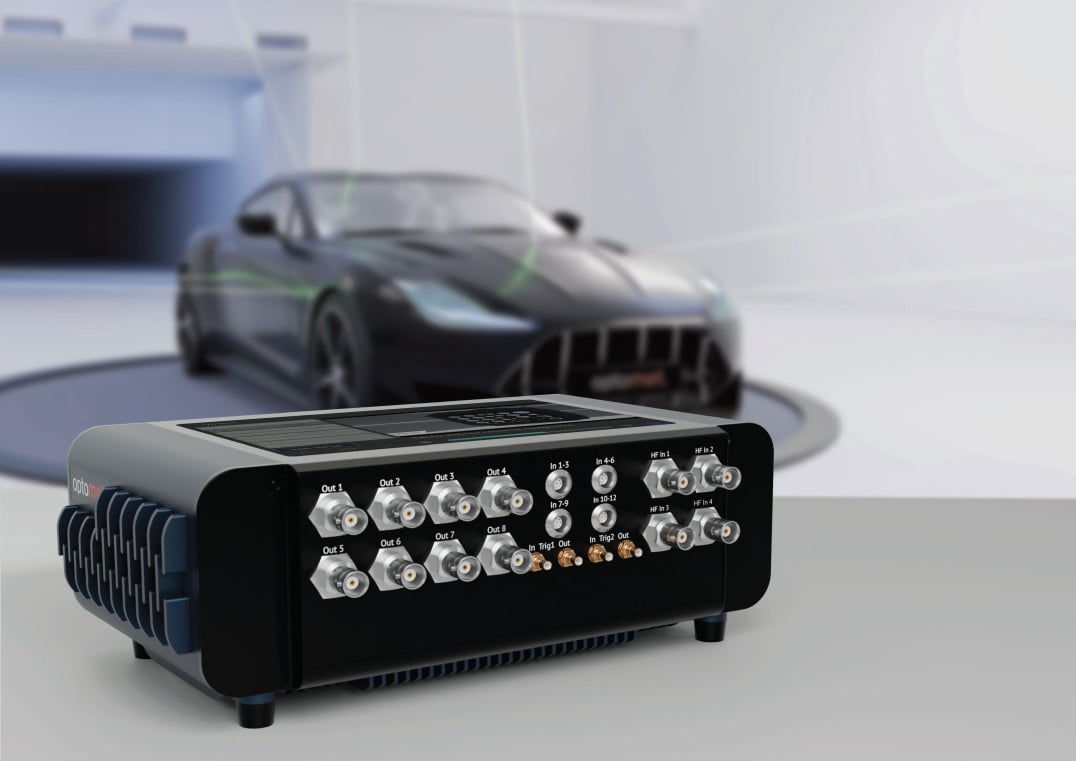

Une expérience sans faille

Le SMART DAQ peut connecter jusqu'à 16 canaux, prenant en charge une large gamme de capteurs incluant ceux de température, de force, d'accélération et de pression, avec ou sans support de l'IEPE. Les données synchronisées sont facilement accessibles dans le logiciel SMART Lab pour une analyse transparente.


Optimisez l'efficacité de l'acquisition de données avec le SMART DAQ


L'acquisition de données à portée de main - le SMART DAQ offre cela et bien plus encore. Capable de capturer plusieurs signaux haute fréquence jusqu'à 50 MHz et équipé d'un générateur de signaux arbitraires intégré, il simplifie les opérations.

Intégré à la série innovante SMART, il se synchronise sans effort avec tous les autres appareils SMART, formant ainsi une solution tout-en-un extensible pour enrichir vos recherches, développements et tests avec des données précises et variées. Que ce soit avec nos vibromètres laser à effet Doppler SMART pour des mesures précises des vibrations sans contact ou d'autres appareils SMART DAQ, toutes les données sont facilement enregistrées grâce à notre logiciel intuitif et puissant, offrant une analyse polyvalente des données.

En combinant un traitement de signal exceptionnel avec une connectivité étendue via WiFi, Bluetooth et USB, ainsi qu'un écran tactile polyvalent, le SMART DAQ représente la solution d'acquisition de données de premier choix pour les chercheurs, les développeurs et les scientifiques. Améliorez la qualité de vos mesures.


Caractéristiques


SPECIFICATIONS GENERALES

- Grandeurs mesurées: Vélocité, déplacement, accélération

- Largeur de bande de fréquence maximale : DC à 50 MHz

- Gamme de fréquences : Pouvant être choisie individuellement à l'aide d'un filtre passe-bande librement configurable pour les signaux de vitesse, de déplacement et d'accélération

- Vitesse maximale : 50 m/s

- Plages de mesure : Les limites de la plage de mesure peuvent être librement réglées entre: 1 mm/s et 50 m/s pour la vitesse,10 nm et 100 m pour le déplacement, 10 m/s² et 100 millions de m/s² pour l'accélération

- Traitement du signal : Numérique (basé sur FPGA)

- Filtres : Les filtres passe-bas et passe-haut sont définis par la gamme de fréquences sélectionnée. Filtre de suivi : désactivé / lent / rapide

- Interface utilisateur : Écran tactile 7" Full HD+ avec une luminosité de pointe de 1000 nits

- Température de fonctionnement : 0 °C à 40 °C

- Dimensions : Longueur × largeur × hauteur (sans la poignée) : 365 × 194 × 196 mm

- Poids : ~ 7,8 kg

- Alimentation électrique : 100 - 240 V CA (50-60 Hz) ou 12 V CC

- Portabilité : Conception pratique tout-en-un pour une portabilité sans faille et une installation simple

- Température de stockage : -10 °C à 65 °C

- Humidité relative : Max. 80 %, sans condensation

- Intervalle d'étalonnage : Tous les 24 mois (recommandé)


CONNECTIVITE

- Entrée analogique : Lemo, ± 1 V / ± 10 V; Enregistrement synchrone de signaux de référence avec une précision de 24 bits et jusqu'à 1,5 MSPS. IEPE, TEDS et couplage DC/AC

- HF Analog IN : BNC, ± 1 V; Enregistrement synchrone de signaux de référence jusqu'à 50 MHz avec une précision de 14 bits et des taux d'échantillonnage ultra-élevés de 312,5 MSPS.

- Analog OUT : BNC, ± 2 V; Sortie du générateur de signaux avec une précision de 16 bits et jusqu'à 312,5 MSPS

- Digital IN : SMB; Permet le déclenchement externe de l'appareil ou du PPS

- Digital OUT : SMB; Déclenchement d'appareils externes ou utilisation comme PPS

- Interface numérique :

                    Ethernet 10 Gbit/s : Stream des données de mesure sur ethernet avec jusqu'à 312.5 MSPS et contrôle à                        distance du SMART DAQ
                    Ethernet 1 Gbit/s : Utilisez le SMART DAQ comme un hub de contrôle pour votre équipement basé sur                          Ethernet.
                    Le SMART DAQ peut être synchronisé avec d'autres appareils de la série SMART.

- Synchronisation (en option) : SMB; 10 MHz sortie et 10 MHz entrée pour synchronisation avec d'autres appareils + 2 x PPS sortie et 2 x PPS entrée

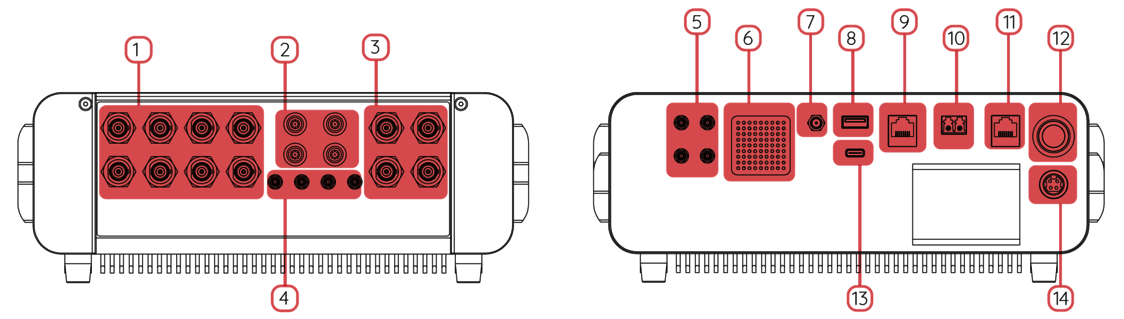

ENTREES ET SORTIES

1 Sorties de signaux analogiques (BNC)

2 Entrées de signaux LEMO (12 canaux)

3 Entrées de signaux HF BNC (jusqu'à 50 MHz)

4 Ports SMB polyvalents

5 Ports SMB polyvalents

6 Haut-parleur

7 Connecteur d'antenne GNSS

8 Port USB (Type-A)

9 Port Ethernet pour les communications/données de l'appareil

10 Connecteur de fibre optique (LC-Duplex)

11 Port Ethernet pour la communication/données de l'appareil

12 Bouton d'alimentation

13 Port USB (Type-C)

14 Entrée d'alimentation

SMART DAQ

CARACTERISTIQUES DU LOGICIEL

- Contrôle à distance des paramètres du vibromètre, des lasers et de la caméra : Connectez et contrôlez plusieurs vibromètres à la fois pour des mesures de référence, multipoints et 3D.

- Configuration des mesures : Calibrage automatique ou manuel du mouvement du laser avec l'image de la caméra; Sélection des zones de mesure en fonction des modèles 3D chargés et génération automatique de points de maillage

- Acquisition de données : Accès pratique à toutes vos données dans un seul logiciel; des vibromètres aux capteurs de référence multiples; Générateur de signaux arbitraires multicanaux pour générer des signaux prédéfinis (sinus, balayage sinus, rectangle, aléatoire, etc.) ou des signaux personnalisés à partir de fichiers .csv ou .wav importés; Analyse du signal en temps réel et amélioration basée sur le suivi du speckle et le calcul de la moyenne intelligente

- Analyse des mesures : Calcul de diverses fonctions de fréquence : FRF, FFT, spectre automatique, spectre croisé, cohérence; Animation 3D des formes de mode à des fréquences définies par l'utilisateur sur la base des données FRF et FFT; Options d'affichage entièrement personnalisables, y compris les cartes de couleur, les angles de vue, les surfaces de texture, etc.

- Importation et exportation de données : Exportation multithread des données ODS, des données temporelles, des données géométriques, de toutes les fonctions de fréquence et des données des canaux de référence vers le format de fichier universel (.uff), le format de données hiérarchiques (.hdf5) et le format de fichier MATLAB® (.mat); Exportation des animations des données temporelles (propagation des ondes) et des formes de mode sélectionnées sous forme de fichier vidéo haute résolution (jusqu'à 4K).

OPTIONS DU LOGICIEL

- Unité de géométrie pour mesurer la géométrie tridimensionnelle de votre objet et la distance absolue au vibromètre

- Analyse du domaine temporel et animation pour visualiser la propagation des vibrations

- Analyse modale pour mieux comprendre les propriétés dynamiques de l'appareil testé

- Maintenance logicielle de base : 2 ans de mises à jour logicielles incluses

- Maintenance logicielle étendue : 2 années supplémentaires de mises à jour logicielles
