SMART 3D-Scan


Capturez les données vibratoires en 3D de surfaces entières pour une analyse précise de tout objet testé dans des conditions réelles.

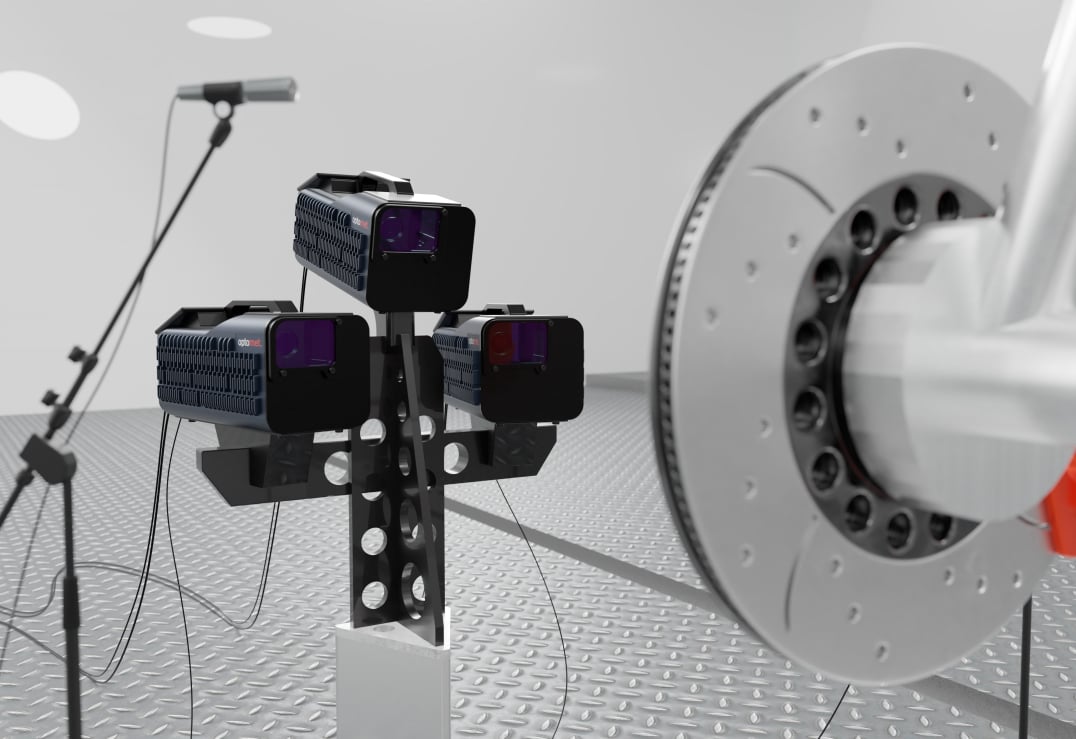

vibromètre laser doppler à balayage 3d 3 dimensions

L'avenir de l'analyse vibratoire en 3D

Le SMART 3D-Scan permet de capturer des données précises sur les vibrations en trois dimensions grâce à trois vibromètres synchronisés et propose des fonctions d'analyse étendues. Doté de plus de 30 canaux de référence et de 24 canaux de génération de signaux, il associe une connectivité avancée à une interface intuitive dans un design compact.

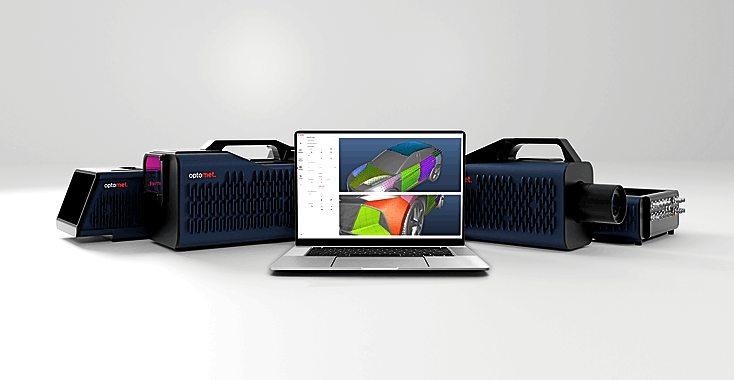

logiciel analyse vibromètre laser doppler à balayage 3d 3 dimensions

Calibrage 3D intelligent et utilisation intuitive

L'étalonnage automatique et l'interface intuitive du système permettent de travailler en toute sérénité. Conçu pour minimiser le temps d'installation et réduire les risques d'erreurs, notre système garantit des mesures fiables et cohérentes à chaque utilisation.

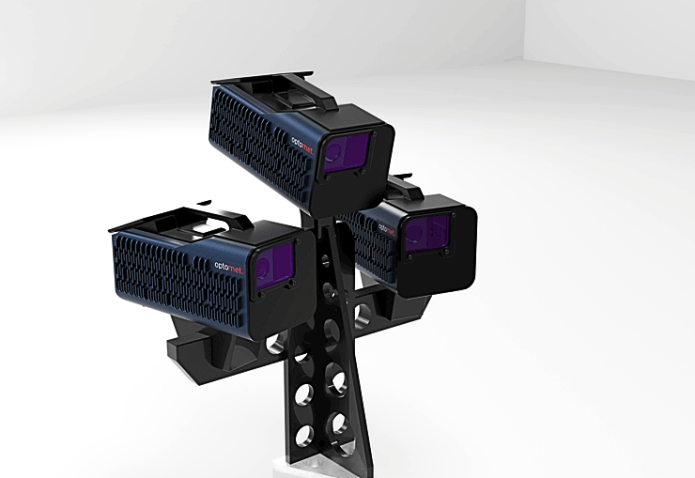

SMART 3D-Scan

Mesures ultra-précises et synchronisées

Effectuez des mesures ultra-précises et synchronisées grâce à notre technologie de pointe. Les capacités avancées de notre vibromètre garantissent des données d'une précision exceptionnelle, fournissant des informations cruciales pour une vaste gamme d'applications en ingénierie, en science des matériaux, et bien plus encore.

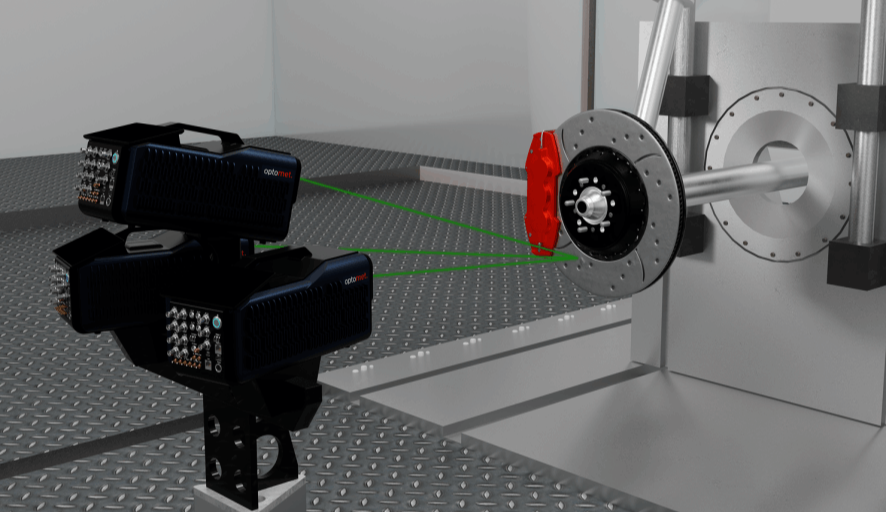

vibromètre laser doppler à balayage 3d 3 dimensions

Des configurations de mesure flexibles

Notre système offre une polyvalence exceptionnelle avec la possibilité d'utiliser un système de balayage 3D intégré ou trois vibromètres de balayage indépendants. Cette flexibilité permet de configurer les mesures selon une grande variété d'applications, assurant ainsi l'acquisition des données les plus précises adaptées à vos besoins spécifiques.


SMART 3D-Scan : Précision dans la mesure des vibrations tridimensionnelles


Contrairement aux vibromètres laser Doppler conventionnels qui ne mesurent que les mouvements hors du plan, le SMART 3D-SCAN capture des données vibratoires extrêmement précises dans les trois directions de l'espace, sans aucune limitation. Il se compose de trois vibromètres à balayage entièrement fonctionnels et parfaitement synchronisés, agissant ensemble comme un seul appareil.

Cette technologie représente une proposition de valeur unique pour les ingénieurs, chercheurs et développeurs, permettant une analyse complète des vibrations et la visualisation de structures complexes. Avec plus de 30 canaux de référence et 24 canaux de génération de signaux, le 3D-SCAN est également le premier vibromètre à balayage 3D SMART au monde, intégrant toutes les fonctionnalités nécessaires dans un seul système SMART.

Grâce à une connectivité fluide via WiFi, Bluetooth et USB, un écran tactile polyvalent de 7 pouces et un logiciel tout-en-un à la fois intuitif et puissant, le SMART 3D-SCAN est la solution idéale là où la précision et la complétude des données font la différence.


Caractéristiques


SPECIFICATIONS DU SYSTEME DE NUMERISATION 3D

- 3 vibromètres à balayage complets, chacun équipé d'une caméra 4K, de plusieurs entrées de référence et d'un générateur de signaux

- Système d'analyse vibratoire 3D vraiment compact qui ne nécessite aucun matériel supplémentaire d'acquisition de données, de générateur de signaux ou de traitement de signaux.

- Tous les câbles nécessaires pour les mesures par balayage 3D, remplaçables par l'utilisateur et disponibles localement.

- Une seule connexion Ethernet à large bande à un PC équipé de notre logiciel de numérisation polyvalent, SMART Lab.

- SMART Lab peut être installé sur n'importe quel PC moderne équipé de Windows 10 ou d'une version ultérieure. Il vous suffit de mettre à niveau votre PC si vous avez besoin de plus de puissance

- Chaque vibromètre de balayage peut être utilisé indépendamment en mode de balayage complet du corps à 360°.

- Le système de numérisation 3D peut être étendu ultérieurement à un système de vibrométrie laser-doppler multipoint en ajoutant des vibromètres de balayage supplémentaires.

- Trépied de haute qualité pour une installation simple du système de balayage 3D dans une variété de conditions différentes.

- Véritablement portable : l'ensemble du système de numérisation 3D peut être rangé dans trois mallettes de transport compactes pour les vibromètres et dans trois sacs pour les trépieds.

- Trajet de signal entièrement numérique de DC à 8 MHz - pas de limitations dépendant des fréquences de signal mesurées

- Synchronisation extrêmement précise pour des résultats optimaux en toutes circonstances

SPECIFICATIONS GENERALES

- Grandeurs mesurées: Vélocité, déplacement, accélération

- Largeur de bande de fréquence maximale : DC à 50 MHz

- Gamme de fréquences : Pouvant être choisie individuellement à l'aide d'un filtre passe-bande librement configurable pour les signaux de vitesse, de déplacement et d'accélération

- Vitesse maximale : 50 m/s

- Plages de mesure : Les limites de la plage de mesure peuvent être librement réglées entre: 1 mm/s et 50 m/s pour la vitesse,10 nm et 100 m pour le déplacement, 10 m/s² et 100 millions de m/s² pour l'accélération

- Traitement du signal : Numérique (basé sur FPGA)

- Filtres : Les filtres passe-bas et passe-haut sont définis par la gamme de fréquences sélectionnée. Filtre de suivi : désactivé / lent / rapide

- Interface utilisateur : Écran tactile 7" Full HD+ avec une luminosité de pointe de 1000 nits

- Température de fonctionnement : 0 °C à 40 °C

- Dimensions : Longueur × largeur × hauteur (sans la poignée) : 365 × 194 × 196 mm

- Poids : ~ 7,8 kg

- Alimentation électrique : 100 - 240 V CA (50-60 Hz) ou 12 V CC

- Portabilité : Conception pratique tout-en-un pour une portabilité sans faille et une installation simple

- Température de stockage : -10 °C à 65 °C

- Humidité relative : Max. 80 %, sans condensation

- Intervalle d'étalonnage : Tous les 24 mois (recommandé)


SPECIFICATIONS DE MESURE

- Angle de balayage : 50° x 40°, résolution inférieure à 0,001°, stabilité meilleure que 0,001°/h

- Points de balayage max. par seconde : 30

- Densité des points de balayage : jusqu'à 512 x 512 points de balayage

- Caméra : 4K 2160p, zoom hybride 40 x (équivalent 1080p), zoom optique 20 x; Angle de vision horizontal : 63,7° (extrémité large) à 3,2°, installation sans conducteur

- Taille de l'échantillon : < 1 mm², max. > 10 m²


SPECIFICATIONS OPTIQUES

- Distances de travail : Distance de travail variable de 250 mm à 100 m; Avec unité coaxiale : 111 mm à 1 m; Avec l'unité Close-Up : de moins de 6,5 mm à 54 mm

- Longueur d'onde du laser : Laser de mesure : 1550 nm, laser cible : 510-530 nm

- Classe de sécurité laser : Laser de mesure : puissance de sortie : <10 mW, classe 1; Laser de mesure : puissance de sortie : <10 mW, classe 1 <1 mW, classe 2

- Objectif : à longue portée, longueur focale de 100 mm

- Optique : Mise au point automatique et manuelle


ENTREES ET SORTIES

1 Sorties de signaux analogiques (BNC)

2 Entrées de signaux LEMO (12 canaux)

3 Entrées de signaux HF BNC (jusqu'à 50 MHz)

4 Bouton d'alimentation

5 Port de communication optique

6 Port Ethernet : pour la communication/données de l'appareil

7 Port USB (Type-A)

8 Entrée d'alimentation

9 Port USB (Type-C)

10 Port Ethernet : pour les communications/données de l'appareil

11 Connecteur d'antenne GNSS

12 Ports SMB 10 MHz

13 Ports SMB polyvalents

14 Sortie d'alimentation

15 Connecteur pour fibre optique (LC-Duplex)

SMART 3D-Scan

CARACTERISTIQUES DU LOGICIEL

- Contrôle à distance des paramètres du vibromètre, des lasers et de la caméra : Connectez et contrôlez plusieurs vibromètres à la fois pour des mesures de référence, multipoints et 3D.

- Configuration des mesures : Calibrage automatique ou manuel du mouvement du laser avec l'image de la caméra; Sélection des zones de mesure en fonction des modèles 3D chargés et génération automatique de points de maillage

- Acquisition de données : Accès pratique à toutes vos données dans un seul logiciel; des vibromètres aux capteurs de référence multiples; Générateur de signaux arbitraires multicanaux pour générer des signaux prédéfinis (sinus, balayage sinus, rectangle, aléatoire, etc.) ou des signaux personnalisés à partir de fichiers .csv ou .wav importés; Analyse du signal en temps réel et amélioration basée sur le suivi du speckle et le calcul de la moyenne intelligente

- Analyse des mesures : Calcul de diverses fonctions de fréquence : FRF, FFT, spectre automatique, spectre croisé, cohérence; Animation 3D des formes de mode à des fréquences définies par l'utilisateur sur la base des données FRF et FFT; Options d'affichage entièrement personnalisables, y compris les cartes de couleur, les angles de vue, les surfaces de texture, etc.

- Importation et exportation de données : Exportation multithread des données ODS, des données temporelles, des données géométriques, de toutes les fonctions de fréquence et des données des canaux de référence vers le format de fichier universel (.uff), le format de données hiérarchiques (.hdf5) et le format de fichier MATLAB® (.mat); Exportation des animations des données temporelles (propagation des ondes) et des formes de mode sélectionnées sous forme de fichier vidéo haute résolution (jusqu'à 4K).

OPTIONS DU LOGICIEL

- Unité de géométrie pour mesurer la géométrie tridimensionnelle de votre objet et la distance absolue au vibromètre

- Analyse du domaine temporel et animation pour visualiser la propagation des vibrations

- Analyse modale pour mieux comprendre les propriétés dynamiques de l'appareil testé

- Maintenance logicielle de base : 2 ans de mises à jour logicielles incluses

- Maintenance logicielle étendue : 2 années supplémentaires de mises à jour logicielles

CARACTERISTIQUES DU LOGICIEL

- Contrôle à distance des paramètres du vibromètre, des lasers et de la caméra : Connectez et contrôlez plusieurs vibromètres à la fois pour des mesures de référence, multipoints et 3D.

- Configuration des mesures : Calibrage automatique ou manuel du mouvement du laser avec l'image de la caméra; Sélection des zones de mesure en fonction des modèles 3D chargés et génération automatique de points de maillage

- Acquisition de données : Accès pratique à toutes vos données dans un seul logiciel; des vibromètres aux capteurs de référence multiples; Générateur de signaux arbitraires multicanaux pour générer des signaux prédéfinis (sinus, balayage sinus, rectangle, aléatoire, etc.) ou des signaux personnalisés à partir de fichiers .csv ou .wav importés; Analyse du signal en temps réel et amélioration basée sur le suivi du speckle et le calcul de la moyenne intelligente

- Analyse des mesures : Calcul de diverses fonctions de fréquence : FRF, FFT, spectre automatique, spectre croisé, cohérence; Animation 3D des formes de mode à des fréquences définies par l'utilisateur sur la base des données FRF et FFT; Options d'affichage entièrement personnalisables, y compris les cartes de couleur, les angles de vue, les surfaces de texture, etc.

- Importation et exportation de données : Exportation multithread des données ODS, des données temporelles, des données géométriques, de toutes les fonctions de fréquence et des données des canaux de référence vers le format de fichier universel (.uff), le format de données hiérarchiques (.hdf5) et le format de fichier MATLAB® (.mat); Exportation des animations des données temporelles (propagation des ondes) et des formes de mode sélectionnées sous forme de fichier vidéo haute résolution (jusqu'à 4K).

OPTIONS DU LOGICIEL

- Unité de géométrie pour mesurer la géométrie tridimensionnelle de votre objet et la distance absolue au vibromètre

- Analyse du domaine temporel et animation pour visualiser la propagation des vibrations

- Analyse modale pour mieux comprendre les propriétés dynamiques de l'appareil testé

- Maintenance logicielle de base : 2 ans de mises à jour logicielles incluses

- Maintenance logicielle étendue : 2 années supplémentaires de mises à jour logicielles
