SMART 3D-Fiber

Explorez de nouvelles dimensions de l'analyse vibratoire en combinant les avantages de notre système de fibre flexible avec des données vibratoires 3D de haute précision.
Le SMART 3D-Fiber permet des mesures précises et sans contact des vibrations dans trois dimensions à l'aide d'un seul appareil intégrant de multiples fonctionnalités. Il peut gérer jusqu'à quatre canaux de mesure distincts simultanément, offrant ainsi une grande flexibilité et des capacités avancées d'acquisition de données. Sa conception compacte et sa compatibilité avec les autres appareils de la série SMART en font l'outil idéal pour les tâches complexes de recherche et de développement de produits.

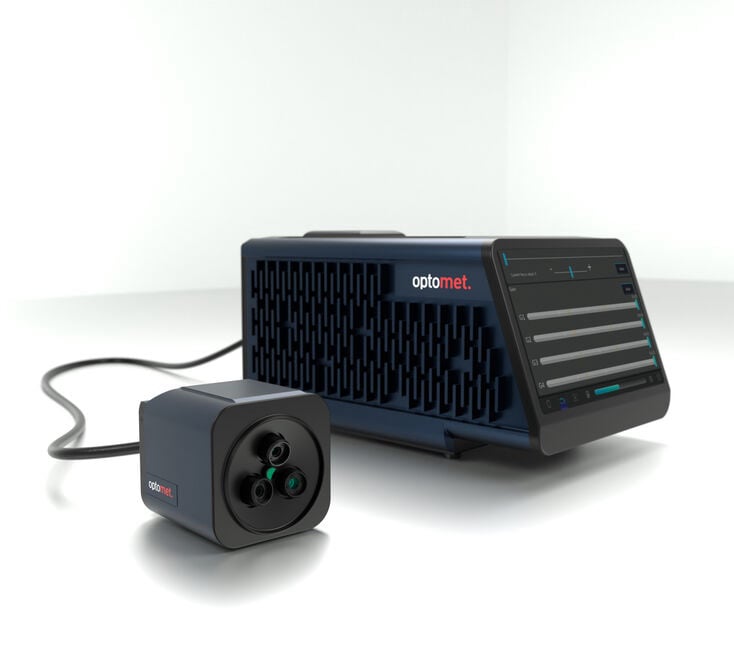

vibromètre laser doppler à balayage fibre 3d

Tête 3D : Explorez les mesures tridimensionnelles

Notre tête 3D est spécialement conçue pour offrir une vue globale de votre sujet. Trois faisceaux laser émergent de la tête à des angles différents, permettant ainsi de capturer le mouvement de l'objet dans les trois directions de l'espace. Cette fonctionnalité est particulièrement précieuse pour des applications telles que la détection de déformations.

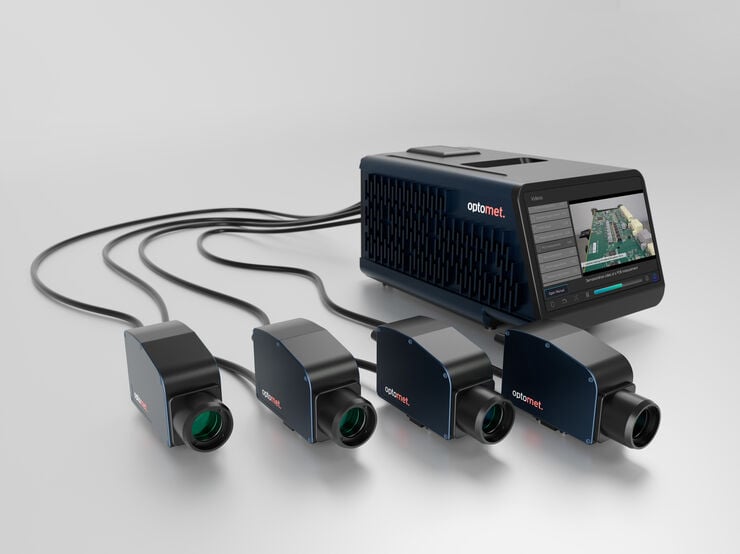

vibromètre laser doppler à balayage multi fibres 3d

Système de fibres modulaire et extensible

Le système modulaire et extensible Multi-Fiber est conçu pour être adaptable et évolutif. Cela vous permet de personnaliser l'installation selon vos besoins spécifiques en matière de mesure, tout en garantissant à la fois précision et polyvalence.

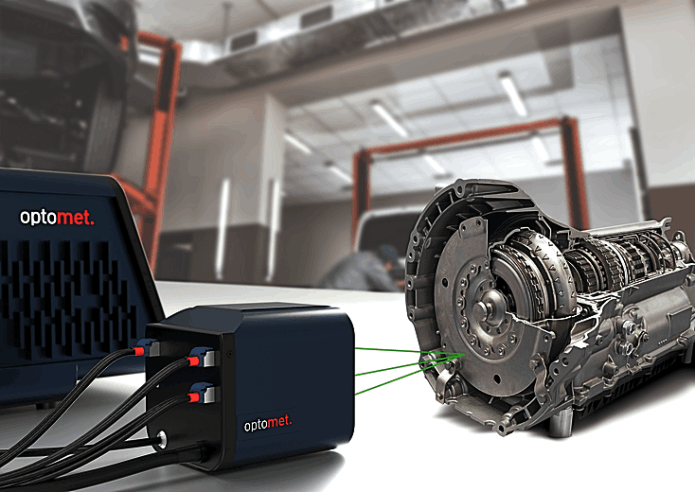

Capteur de mesure de déformation et contrainte sans contact statique

Mesures synchronisées

Découvrez la précision des mesures parfaitement synchronisées. Notre système assure que les données collectées à partir de plusieurs points sont alignées de manière précise dans le temps, permettant ainsi une analyse cohérente et détaillée des phénomènes vibratoires.

SMART 3D-Fiber : Une précision de niveau supérieur dans la mesure des vibrations

Le SMART 3D-Fiber illustre parfaitement la polyvalence de la nouvelle série SMART : elle utilise le même matériel que le SMART Multi-Fiber pour mesurer les vibrations sans contact dans les trois directions de l'espace. Cette avancée est rendue possible en combinant les données de trois interféromètres dans un appareil compact, assurant une précision maximale et révolutionnant ainsi l'analyse des vibrations avec les vibromètres laser à effet Doppler.


En substituant simplement la tête 3D-Fiber par jusqu'à quatre têtes distinctes du corps, le 3D-Fiber peut capturer des données vibratoires sur quatre canaux différents simultanément. Cette flexibilité permet aux ingénieurs, chercheurs et étudiants de mieux comprendre le comportement vibratoire à la fois dans et hors du plan, d'une manière jamais atteinte auparavant.

Avec sa combinaison unique de fonctionnalités, le 3D-Fiber se présente comme un véritable laboratoire tout-en-un, associant des mesures de vibrations 3D de haute précision à une acquisition de données multicanaux et à un générateur de signaux arbitraires. Sa synchronisation transparente avec d'autres appareils de la série SMART en fait le choix idéal pour la recherche et le développement de produits complexes.

Téléchargez la brochure
Téléchargez la fiche technique

Caractéristiques

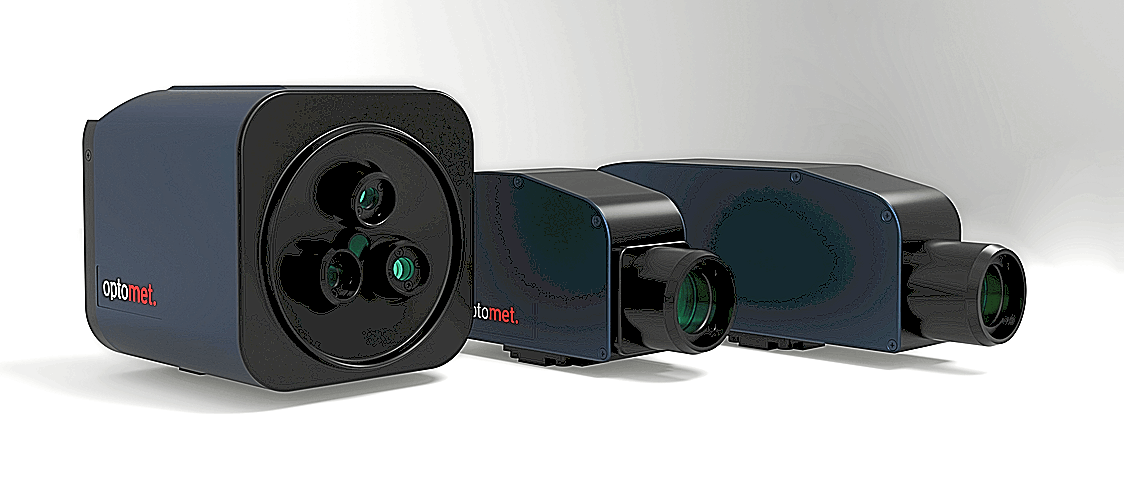

TETES DE FIBRE AUTOFOCUS

                                         Autofocus à moyenne portée                             Autofocus à longue portée
Dimensions (L x l x H)          159 mm x 43 mm x 68 mm (sans l'objectif)   159 mm x 43 mm x 68 mm (sans                                                                                                                           l'objectif)
Distance de travail               135 mm à 10 m                                              450 mm à 100 m

TETES DE FIBRE A FOCALISATION FIXE

Tête fibre compacte : Distance de travail fixe

Dimensions (L x l x H) : 94 mm x 43 mm x 68 mm (sans l'objectif)

Distance de travail (mm) : 25 à 189 mm

TETE COMPACTE EN FIBRE 3D

Tête fibre 3D compacte : Distance de travail fixe
Dimensions (L x l x H) : 107 mm x 100 mm x 102 mm (sans l'objectif)
Distance de travail : 83 mm

SPECIFICATIONS OPTIQUES

- Distance de travail : Distance de travail variable de 25 mm à 100 m; Choix de différentes têtes de fibre

- Longueur d'onde du laser Laser de mesure : 1550 nm, laser cible : 510-530 nm

- Classe de sécurité laser : Laser de mesure : puissance de sortie : <10 mW, classe 1; Laser de mesure : puissance de sortie : <10 mW, classe 1 - Laser cible : puissance de sortie : <1 mW, classe 2 <1 mW, classe 2

- Optique : Mise au point automatique et manuelle

DIC HIGH SPEED

SPECIFICATIONS GENERALES

- Grandeurs mesurées: Vélocité, déplacement, accélération

- Largeur de bande de fréquence maximale : DC à 50 MHz

- Gamme de fréquences : Pouvant être choisie individuellement à l'aide d'un filtre passe-bande librement configurable pour les signaux de vitesse, de déplacement et d'accélération

- Vitesse maximale : 50 m/s

- Plages de mesure : Les limites de la plage de mesure peuvent être librement réglées entre: 1 mm/s et 50 m/s pour la vitesse,10 nm et 100 m pour le déplacement, 10 m/s² et 100 millions de m/s² pour l'accélération

- Traitement du signal : Numérique (basé sur FPGA)

- Filtres : Les filtres passe-bas et passe-haut sont définis par la gamme de fréquences sélectionnée. Filtre de suivi : désactivé / lent / rapide

- Interface utilisateur : Écran tactile 7" Full HD+ avec une luminosité de pointe de 1000 nits

- Température de fonctionnement : 0 °C à 40 °C

- Dimensions : Longueur × largeur × hauteur (sans la poignée) : 365 × 194 × 196 mm

- Poids : ~ 7,8 kg

- Alimentation électrique : 100 - 240 V CA (50-60 Hz) ou 12 V CC

- Portabilité : Conception pratique tout-en-un pour une portabilité sans faille et une installation simple

- Température de stockage : -10 °C à 65 °C

- Humidité relative : Max. 80 %, sans condensation

- Intervalle d'étalonnage : Tous les 24 mois (recommandé)

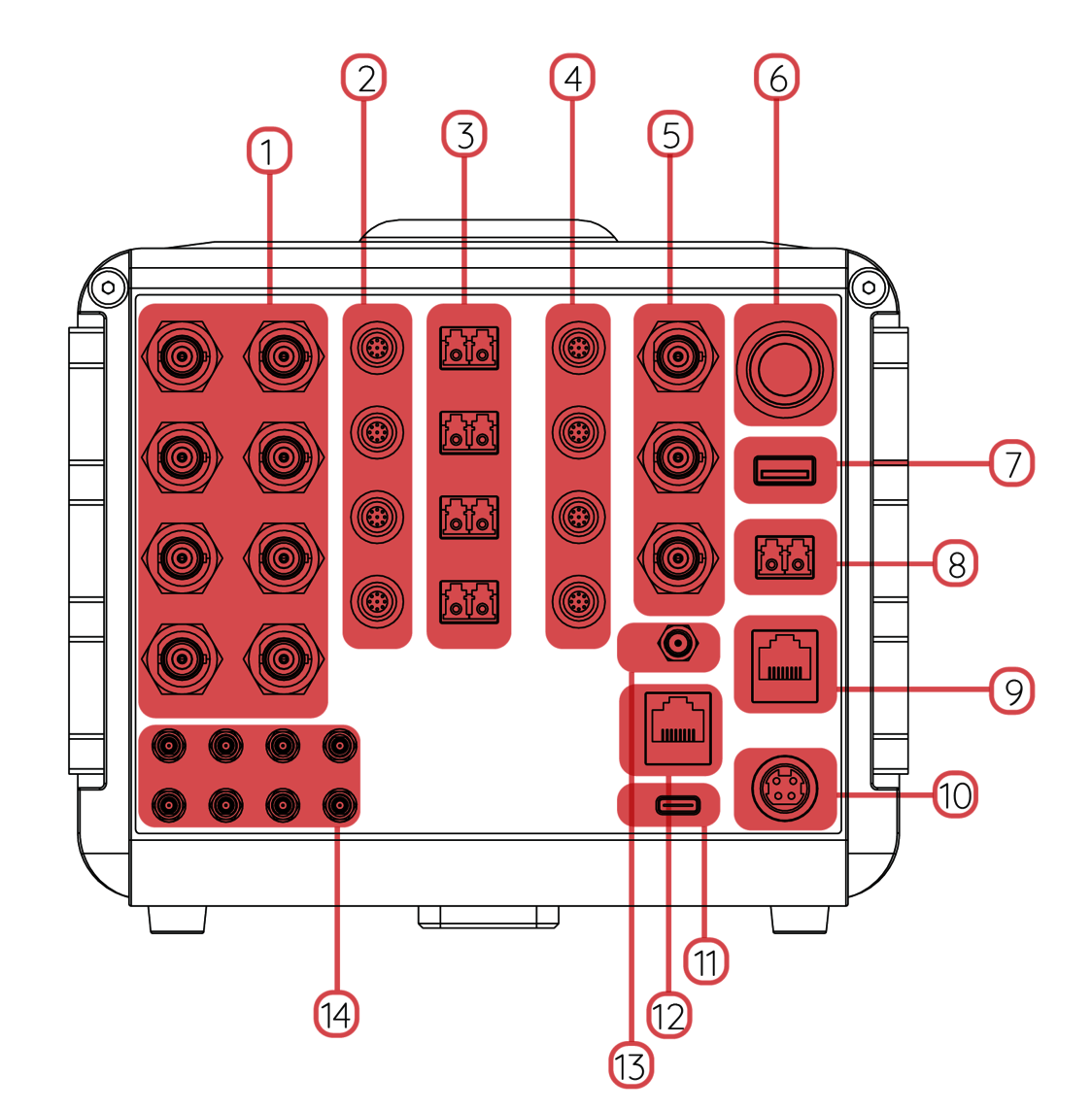

ENTREES ET SORTIES

1 Sorties de signaux analogiques (BNC)

2 Sortie d'alimentation de la tête de fibre

3 Connecteur de fibre optique (LC-Duplex)

4 Entrées de signal LEMO (12 canaux)

5 Entrées de signaux HF BNC (jusqu'à 50 MHz)

6 Bouton d'alimentation

7 Port USB (Type-A)

8 Port de communication optique

9 Port Ethernet : pour la communication/données de l'appareil

10 Entrée d'alimentation

11 Port USB (Type-C)

12 Port Ethernet : pour les communications/données de l'appareil

13 Connecteur d'antenne GNSS

14 Ports SMB polyvalents

SMART 3D-Fiber

CARACTERISTIQUES DU LOGICIEL

- Contrôle à distance des paramètres du vibromètre, des lasers et de la caméra : Connectez et contrôlez plusieurs vibromètres à la fois pour des mesures de référence, multipoints et 3D.

- Configuration des mesures : Calibrage automatique ou manuel du mouvement du laser avec l'image de la caméra; Sélection des zones de mesure en fonction des modèles 3D chargés et génération automatique de points de maillage

- Acquisition de données : Accès pratique à toutes vos données dans un seul logiciel; des vibromètres aux capteurs de référence multiples; Générateur de signaux arbitraires multicanaux pour générer des signaux prédéfinis (sinus, balayage sinus, rectangle, aléatoire, etc.) ou des signaux personnalisés à partir de fichiers .csv ou .wav importés; Analyse du signal en temps réel et amélioration basée sur le suivi du speckle et le calcul de la moyenne intelligente

- Analyse des mesures : Calcul de diverses fonctions de fréquence : FRF, FFT, spectre automatique, spectre croisé, cohérence; Animation 3D des formes de mode à des fréquences définies par l'utilisateur sur la base des données FRF et FFT; Options d'affichage entièrement personnalisables, y compris les cartes de couleur, les angles de vue, les surfaces de texture, etc.

- Importation et exportation de données : Exportation multithread des données ODS, des données temporelles, des données géométriques, de toutes les fonctions de fréquence et des données des canaux de référence vers le format de fichier universel (.uff), le format de données hiérarchiques (.hdf5) et le format de fichier MATLAB® (.mat); Exportation des animations des données temporelles (propagation des ondes) et des formes de mode sélectionnées sous forme de fichier vidéo haute résolution (jusqu'à 4K).

OPTIONS DU LOGICIEL

- Unité de géométrie pour mesurer la géométrie tridimensionnelle de votre objet et la distance absolue au vibromètre

- Analyse du domaine temporel et animation pour visualiser la propagation des vibrations

- Analyse modale pour mieux comprendre les propriétés dynamiques de l'appareil testé

- Maintenance logicielle de base : 2 ans de mises à jour logicielles incluses

- Maintenance logicielle étendue : 2 années supplémentaires de mises à jour logicielles

CARACTERISTIQUES DU LOGICIEL

- Contrôle à distance des paramètres du vibromètre, des lasers et de la caméra : Connectez et contrôlez plusieurs vibromètres à la fois pour des mesures de référence, multipoints et 3D.

- Configuration des mesures : Calibrage automatique ou manuel du mouvement du laser avec l'image de la caméra; Sélection des zones de mesure en fonction des modèles 3D chargés et génération automatique de points de maillage

- Acquisition de données : Accès pratique à toutes vos données dans un seul logiciel; des vibromètres aux capteurs de référence multiples; Générateur de signaux arbitraires multicanaux pour générer des signaux prédéfinis (sinus, balayage sinus, rectangle, aléatoire, etc.) ou des signaux personnalisés à partir de fichiers .csv ou .wav importés; Analyse du signal en temps réel et amélioration basée sur le suivi du speckle et le calcul de la moyenne intelligente

- Analyse des mesures : Calcul de diverses fonctions de fréquence : FRF, FFT, spectre automatique, spectre croisé, cohérence; Animation 3D des formes de mode à des fréquences définies par l'utilisateur sur la base des données FRF et FFT; Options d'affichage entièrement personnalisables, y compris les cartes de couleur, les angles de vue, les surfaces de texture, etc.

- Importation et exportation de données : Exportation multithread des données ODS, des données temporelles, des données géométriques, de toutes les fonctions de fréquence et des données des canaux de référence vers le format de fichier universel (.uff), le format de données hiérarchiques (.hdf5) et le format de fichier MATLAB® (.mat); Exportation des animations des données temporelles (propagation des ondes) et des formes de mode sélectionnées sous forme de fichier vidéo haute résolution (jusqu'à 4K).

OPTIONS DU LOGICIEL

- Unité de géométrie pour mesurer la géométrie tridimensionnelle de votre objet et la distance absolue au vibromètre

- Analyse du domaine temporel et animation pour visualiser la propagation des vibrations

- Analyse modale pour mieux comprendre les propriétés dynamiques de l'appareil testé

- Maintenance logicielle de base : 2 ans de mises à jour logicielles incluses

- Maintenance logicielle étendue : 2 années supplémentaires de mises à jour logicielles
